Главная Источники питания Управляемые источники питания серии EL-AS Модули управления источниками питания

Модули управления источниками питания

Фото: Внутреннее управление: Внешнее управление: Макс. вх. напряжение, В: Тип:
2х потенциометры
аналоговое, 0...+5В
30
EL-U1-27
60
EL-U1-55
120
EL-U1-110
240
EL-U1-220
480
EL-U1-420
кнопки
цифровое, RS-232
30
EL-U2-27
60
EL-U2-55
120
EL-U2-110
240
EL-U2-220
480
EL-U2-420
кнопки
цифровое, RS-485
30
EL-U3-27
60
EL-U3-55
120
EL-U3-110
240
EL-U3-220
480
EL-U3-420

Модули управления EL-U предназначены для ручного и дистанционного управления и индикации выходного напряжения и тока источников питания серии EL-A*** . Модуль EL-U1 имеет аналоговое управление, EL-U2 и EL-U3 цифровое управление.

Модули управления выполняют следующие функции:

  • регулировка выходного напряжения и тока при помощи кнопок или аналоговых потенциометров;
  • управление источниками питания EL-A с ПК по цифровому каналу;
  • цифровая индикация выходного напряжения и тока;
  • коммутация нескольких источников EL-A в параллель для увеличения выходного тока;
  • максимальное количество подключаемых источников питания 12 шт;
  • максимальный выходной ток 170А;
  • управление до 32 шт модулей EL-U3 с одного порта ПК по каналу RS 485.

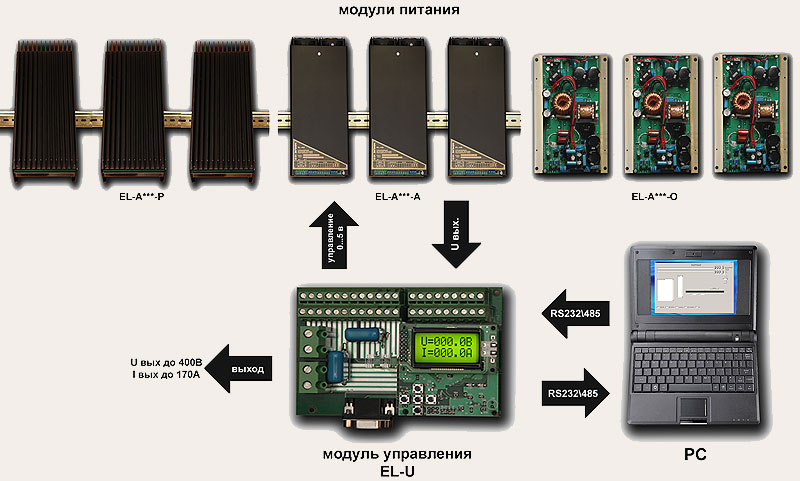

Построение системы питания:

Программное обеспечение

Скачать программу управления модулями EL-U2 для Windows XP - ELControl

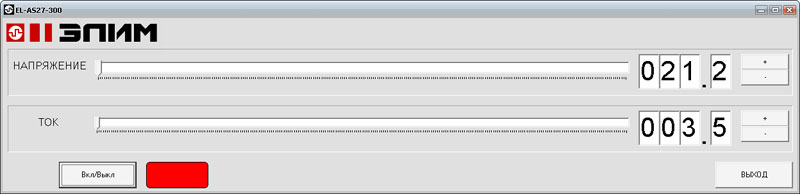

Вид окна программы управления модулем EL-U2 представлен на рисунке:

Характеристики физического канала связи :

  • Физический интерфейс - RS -485 /RS-232 ;
  • Среда передачи данных – витая пара;
  • Гальваническая развязка абонентов канала – имеется;
  • P ежим обмена – полудуплексный;
  • Режим синхронизации – асинхронный;
  • Скорость обмена информацией – 28800 бод;

Формат информационных слов в канале:

  • 1 стартовый бит;
  • 8 бит данных;
  • 1 стоповый бит;
  • контроль по четности – отсутствует.

Описание протокола обмена информацией

Условные обозначения: Абонент(абоненты) – модуль(модули) управления EL-U2

Ведущее устройство – персональный компьютер (ПК).

Доступ абонентов к среде передачи и правила обмена, регулируются программно реализованным протоколом обмена. Протокол представляет собой упрощенную версию протокола “ ModBus - RTU ”. Протокол предполагает полудуплексный обмен информацией по принципу “ ведущий – ведомый “ ( Master – Slave ). Ведущее устройство в системе всегда одно. Инициатором циклов обмена является ведущее устройство. Все остальные модули, подключенные к каналу связи, являются ведомыми.

Передача информации между ведущим и ведомыми устройствами осуществляемся по принципу Запрос -- Ответ. Запросы и ответы представляют собой “монолитные” (без пауз) пакеты данных. Пауза между байтами внутри пакета не должна превышать времени передачи одного байта. Источником запросов всегда является ведущее устройство. Ведомое устройство постоянно прослушивает канал связи, ожидая адресованный к нему запрос.

Если принят запрос, адресованный к данному ведомому устройству и он полностью соответствует установленному в протоколе формату, то ведомое устройство в соответствии с командой и данными полученными из запроса выполняет необходимые действия и выдает в линию связи ответ установленного формата. Если принимаемый пакет запроса содержит неправильные данные (недопустимая команда, неверная контрольная сумма или длина данных), то он игнорируется, при этом ответ ведущему устройству не выдается.

Запросы могут быть двух видов:

  • писать данные в ведомое устройство;
  • читать данные из ведомого устройства.

Рассылая запросы и получая ответы, ведущее устройство получает информацию о состоянии ведомого устройства, (значение напряжения и тока на выходе) и может посылать ведомому устройству данные и команды.

Формат пакетов при выполнении Ведущим устройством записи блока данных в ведомое устройство показан в таблице 1.

Таблица 1

№ байта в пакете

Ведущее устройство - запрос

0

Синхробайт (33 HEX )

2

Команда “ запись ”*

3

длина поля данных

4

данные_0 (0… N )

5

данные_1

6

данные_2

………

………

N +5

данные_ N -1

N +6

контрольная сумма ( CRC 8)

* - команде «установить напряжение на выходе» соответствует (3)

- команде «установить ограничение по току на выходе» соответствует (4)

Величина устанавливаемых тока и напряжения варьируется от 0 до 255.

Формат пакетов при выполнении Ведущим устройством чтения блока данных из Ведомого устройства показан в таблице 2.

Таблица 2

№ байта в пакете

Ведущее устройство - запрос

Ведомое устройство – ответ

0

Синхробайт (33 hex )

Синхробайт (33 hex )

2

Команда “ чтение ” (2)

Команда “ чтение ” (2)

3

0

длина поля данных

4

контрольная сумма ( CRC 8)

данные_0 (0… N )

5

-

данные_1

6

-

данные_2

………

-

………

N +5

-

данные_ N -1

N +6

-

контрольная сумма ( CRC 8)

При передаче своего состояния напряжение и ток на выходе передаются в полях «данные» в двоично десятичном коде. В качестве защитных контрольных сумм используется рефлексный избыточный код “ CRC 8” (циклическая побитная свертка по образующему полиному) в соответствии со спецификациями фирмы “ DALLAS SEMICONDUCTOR ” на интерфейс “Однопроводная Последовательная Шина”.

Если команда требует пересылки данных, то число передаваемых данных (в байтах) записывается в поле “длина поля данных” тем устройством, которое посылает данные. В любом другом случае туда записывается ноль.

Максимальная сила тока на 1 входную клемму - 34А. Максимальная сила тока на 1 выходную клемму - 57А. Сечение силовых соединительных проводов (подключаются к клеммным колодкам P4- P9) выбрать согласно таблице 3. Сечение проводов управления любое.

Таблица 3

Номер AWG
(GAUGE)

Диаметр,
мм

Площадь
сечения, кв.мм

Maкс. ток,
при 5 а/кв.мм

5

4.62

16.763

83.8

6

4.12

13.293

66.5

7

3.67

10.544

52.7

8

3.26

8.363

41.8

9

2.91

6.629

33.1

10

2.59

5.258

26.3

11

2.31

4.171

20.9

12

2.05

3.309

16.5

13

1.83

2.623

13.1

14

1.63

2.081

10.4

15

1.45

1.650

8.3

16

1.29

1.308

6.5

17

1.15

1.038

5.2

18

1.02

0.823

4.1

19

0.91

0.653

3.3

20

0.81

0.517

2.6

21

0.72

0.410

2.1

22

0.64

0.326

1.6

23

0.57

0.258

1.3

24

0.51

0.205

1.0

25

0.46

0.163

0.8

26

0.41

0.129

0.6

27

0.36

0.102

0.5

Гарантийный срок эксплуатации - 12 месяцев со дня продажи.

Скачать инструкцию по эксплуатации модуля управления EL-U
