Специальные системы электропитания

В 2007г. по заказу одного из ФГУП, являющегося одним из системообразующих предприятий ракетно-космической промышленности были разработаны системы бесперебойного электропитания для имитации бортовой сети.

Системы построены по схеме двойного преобразования: входное напряжение ~220/380В преобразуется в постоянное 48В, а затем конвертируется в 24В. Такая топология выбрана для обеспечения возможности питания нагрузки напряжением 1,8-2,6В/эл и заряда батареи напряжением 1,8-2,4В/эл.

Системы были построены на базе типовых модулей:

• Выпрямитель ПНС~220В/48В-31А
• Устройство контроля и управления УКУ-48В
• Конвертор К48В/24В/1300Вт
• Контроллер потребителей (КПП)
• Устройство управления магнитным пускателем (УУМП)
• Преобразователь интерфейсов RS-485/Ethernet

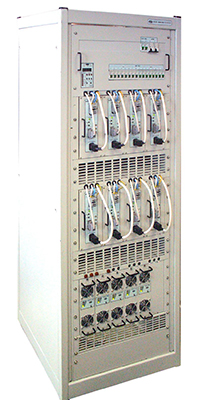

Система электропитания была смонтирована в шкаф 19” 36U 600х600х1800. Аккумуляторы смонтированы в аналогичном шкафу с полками, которые выдерживают нагрузку 300кг. Суммарная нагрузка на шкаф составила 900кг.

Были произведены доработки:

• Расширен диапазон выходного напряжения конвертора
• Доработано программное обеспечение


Функции модулей:

• Выпрямители ПНС~220В/48В-31А работают в параллельном режиме и обеспечивают заряд АБ и электропитание конверторов.
• Устройство контроля и управления УКУ-48В управляет зарядом аккумуляторной батареи и осуществляет контроль системы электропитания
• Конверторы К48В/24В/1300Вт работают в параллельном режиме и обеспечивают электропитание нагрузки с регулировкой напряжения от 22В до 31В. Регулировка производится через программное обеспечение по интерфейсу Ethernet
• Контроллер потребителей (КПП) позволяет управлять контакторами подключения и отключения нагрузки через программное обеспечение, а так же осуществляет контроль состояния автоматических выключателей и контакторов.
• Устройства управления магнитным пускателем обеспечивают надежное включение контактора и работают в двух режимах – включение и удержание.


После поставки системы по требованию заказчика был организован выезд специалистов, в результате которого были устранены недочеты и произведены работы по шеф-монтажу.

Модельный ряд

Шкаф бесперебойного электропитания для автоматики ГТЭС Год разработки - 2003г. Выходная мощность - 720Вт-2880Вт Входное напряжение - 176В-300В Выходное напряжение - 21,6-28,8В КПД - 88% Коэффициент мощности - 0,8 Система бесперебойного электропитания для имитации бортовой сети Год разработки - 2007г. Выходная мощность - 1800-14400Вт Входное напряжение - 176В-300В Выходное напряжение - 43,2-57,6В и 21,6-31,2В КПД - 80-88% Коэффициент мощности - 0,8

Источник бесперебойного электропитания для автоматики ГТЭС Год разработки - 2007г. Выходная мощность - 3000-24000Вт Входное напряжение - 90В-300В Выходное напряжение - 183,6-244,8В КПД - 93,5% Коэффициент мощности - 0,99 Источник бесперебойного электропитания для магнитных подвесов Год разработки - 2009г. Выходная мощность - 3000-12000Вт Входное напряжение - 90В-300В Выходное напряжение - 108-144В КПД - 93,5% Коэффициент мощности - 0,99
