ШОТ ИБЭП для энергетики и промышленности

Шкаф оперативного постоянного тока применяется на электрических станциях, трансформаторных подстанциях, распределительных пунктах для питания оперативных цепей схем релейной защиты и автоматики.Шкаф оперативного тока предназначен для организации цепей питания оперативным постоянным током подстанций и прочих объектов с одновременным подзарядом аккумуляторной батареи.

Главные преимущества шкафов оперативного тока ИБЭП перед традиционными шкафами оперативного тока:

• высокая выходная частота 200кГц, низкие пульсации выходного тока;
• отсутствие наложенных переменных токов при заряде и разряде продлевает срок службы аккумуляторных батарей;
• все выпрямители одновременно работают в параллельном режиме, токовая нагрузка распределяется равномерно, что уменьшает рабочую температуру силовых ЭРЭ и увеличивает надежность изделия;
• время переключения силовых блоков равно нулю, все блоки питания работают в буфере с аккумуляторной батареей;
• гибкая наращиваемая модульная структура
• высокий КПД

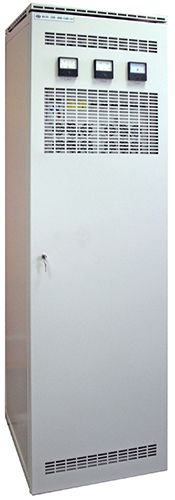

Описание ШОТ ИБЭП-12000 Вт

Источник бесперебойного питания шкафного исполнения, специально разработанный для бесперебойного электропитания оперативных цепей РУ-10(6) кВ. А также для электропитания прочего оборудования напряжением =220В или =110В и мощностью до 12000Вт. Может поставляться в неполной комплектации выпрямителей. «Горячий резерв» N+1 достигается избыточностью выпрямителей. В своем составе имеет защиту от глубокого разряда (LVDB) батарей. Поставляется в различных шкафах под заказ, в том числе и с отсеками для батарей.

Отличительные возможности ШОТ ИБЭП-12000Вт

• Широкий диапазон входного напряжения 90-176В со снижение мощности и 176В-310В с сохранением мощности
• КПД – 93,5%, коэффициент мощности – 99,99%
• Полный мониторинг и управление на русском языке
• Отключение входных цепей при напряжении >310В на фазу (защита от «перекоса» фаз, от обрыва «нуля»)
• Цифровое управление позволяет получить полный контроль за состоянием выпрямителя системы в целом
• Полностью фронтальное обслуживание
• Размещение 17 аккумуляторов до 65Ач (Sonnenshein) или 34 аккумулятора до 50Ач (Delta)
• Активное выравнивание токов выпрямителей, параллельная работа до 64 выпрямителей без дополнительных устройств (до 192000Вт)

• Простая система установки выпрямительных модулей в сочетании с возможностью «горячей замены» делает их простыми и удобными в эксплуатации

Преимущества высоковольтных блоков питания перед тиристорными ШОТ

• высокая выходная частота 200кГц, низкие пульсации выходного тока
• отсутствие наложенных переменных токов при заряде и разряде продлевает срок службы аккумуляторных батарей
• все выпрямители одновременно работают в параллельном режиме, токовая нагрузка распределяется равномерно, что уменьшает рабочую температуру силовых ЭРЭ и увеличивает надежность изделия
• время переключения силовых блоков равно нулю, все блоки питания работают в буфере с аккумуляторной батареей
• гибкая наращиваемая модульная структура
• высокий КПД

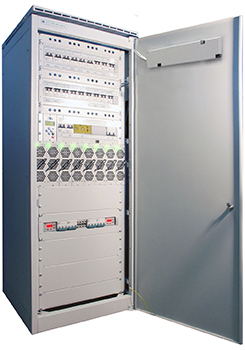

Описание ШОТ ИБЭП

Источник бесперебойного питания шкафного исполнения, специально разработанный заряда и подзаряда батарей, электропитания цепей управления оперативным постоянным током, аварийного освещения, построения систем оперативного постоянного тока. А также для электропитания прочего оборудования напряжением =220В или =110В и мощностью до 24000Вт. Может поставляться в неполной комплектации выпрямителей. «Горячий резерв» N+1 достигается избыточностью выпрямителей. В своем составе имеет защиту от глубокого разряда (LVDB) батарей. Поставляется в различных шкафах под заказ.

Отличительные возможности ШОТ ИБЭП

• Широкий диапазон входного напряжения 90-176В со снижение мощности и 176В-310В с сохранением мощности
• КПД – 93,5%, коэффициент мощности – 99,99%
• Полный мониторинг и управление на русском языке
• Отключение входных цепей при напряжении >310В на фазу (защита от «перекоса» фаз, от обрыва «нуля»)
• Функция "Оптимизация КПД"
• Функция "Термокомпенсация"
• Функция "Разряд батареи"

• Цифровое управление позволяет получить полный контроль за состоянием выпрямителя системы в целом
• Полностью фронтальное обслуживание
• Активное выравнивание токов выпрямителей, параллельная работа до 64 выпрямителей без дополнительных устройств (до 192000Вт)

• Простая система установки выпрямительных модулей в сочетании с возможностью «горячей замены» делает их простыми и удобными в эксплуатации

Преимущества высоковольтных блоков питания перед тиристорными ШОТ

• высокая выходная частота 200кГц, низкие пульсации выходного тока
• отсутствие наложенных переменных токов при заряде и разряде продлевает срок службы аккумуляторных батарей
• все выпрямители одновременно работают в параллельном режиме, токовая нагрузка распределяется равномерно, что уменьшает рабочую температуру силовых ЭРЭ и увеличивает надежность изделия
• время переключения силовых блоков равно нулю, все блоки питания работают в буфере с аккумуляторной батареей
• гибкая наращиваемая модульная структура
• высокий КПД
