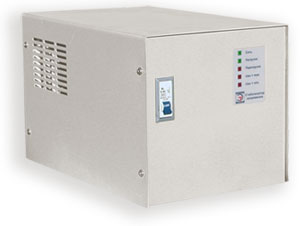

Стабилизаторы напряжения ССК-1-2-220, ССК-1-3-220
 Стабилизаторы напряжения ССК-1-2-220, ССК-1-3-220 предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения при отклонениях сетевого напряжения в широком диапазоне.
Принцип работы стабилизатора основан на автоматической коммутации обмоток автотрансформатора с помощью быстродействующих реле (ступенчатый корректор напряжения). Являются полным функциональным аналогом стабилизаторов напряжения напряжения Штиль R2000 , R3000 , при этом имеют более широкий рабочий диапазон входного напряжения.
Конструктивные особенности
- стабилизатор напряжения выполнен в металлическом корпусе;
- подключение стабилизатора к электросети осуществляется при помощи клеммной колодки;
- подключение нагрузки осуществляется при помощи двух EURO розеток и клеммной колодки, расположенных на задней панели корпуса стабилизатора;
- на передней панели стабилизатора расположены: автоматический выключатель "Сеть" и светодиодные индикаторы режимов работы.
Функциональные особенности
- автоматическое отключение нагрузки потребителя при появлении на выходе стабилизатора опасного пониженного или повышенного напряжения;
- автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона;
- автоматическое отключение нагрузки потребителя при перегрузке или коротком замыкании;
- светодиодная индикация состояния стабилизатора и сигналы звукового оповещения;
- температурный контроль и отключение нагрузки при перегреве;
- автоматическое отключение силовой обмотки трансформатора при входном напряжении, превышающем 300В;
- самодиагностика и блокировка стабилизатора в случае выхода из строя силовых ключей.
Технические характеристики
Номинальная мощность нагрузки, ВА |
2000 |
3000 |
Рабочее напряжение питающей сети, В* |
160...270 |
165...265 |
Допустимое напряжение питающей сети, В* |
135...290 |
145...280 |
Рабочий диапазон выходных напряжений стабилизатора, В |
220±6% |
220±5% |
Частота питающей сети, Гц |
50 ± 2,5% |
Время восстановления стабилизированного напряжения при:
- скачкообразном изменении напряжения на 50 В
- скачкообразном изменении нагрузки от 0 до 100%
|
не более 0,15 с
не более 0,15 с |
Габариты (ВхШхГ), мм |
220х215х335 |
Масса не более, кг |
14 |
17 |
Условия эксплуатации
Режим работы |
круглосуточный |
Диапазон температур окружающей среды, o С |
10...35 |
Относительная влажность воздуха при температуре 25°С не более, % |
80 |
Атмосферное давление, кПа |
96...104 |
Степень защиты по ГОСТ 14254-96 |
IP30 (не герметизирован) |
|
