Регулируемые (управляемые) лабораторные источники питания (800-2400 Вт)

Серия EL-F

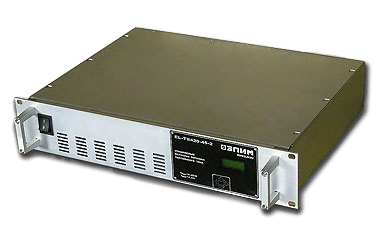

Источник питания Серия EL-F



Лабораторные (управляемые) источники питания серии EL-F предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) в постоянное стабилизированное напряжение с возможностью регулировки ограничения выходного тока и напряжения в диапазоне от 0 до максимального значения.

Основные особенности:

  • ручная регулировка тока и напряжения с помощью встроенного энкодера;
  • цифровая индикация выходного тока и напряжения;
  • удалённое управление по цифровому интерфейсу или аналоговым сигналом;
  • программа управления (Windows);
  • установка на горизонтальную поверхность или 19" шкаф, высота 2U;
  • активный корректор мощности;
  • использование в качестве источников тока;
  • универсальный вход - постоянное или переменное напряжение;
  • модели с трёхфазным входным напряжением;
  • встроенный фильтр радиопомех (EMI);
  • плавный старт и ограничение пускового тока;
  • защита от перенапряжения, перегрузки, КЗ, перегрева;
  • расширенный температурный диапазон и повышенная мех. прочность (опция).

Применение:

  • светодиоды и лазеры;
  • зарядные устройства;
  • соленоиды;
  • магнитные усилители;
  • лабораторные источники питания;
  • гальваника;
  • заряд конденсаторов;
  • электромагнитные ускорители;
  • элементы Пельтъе;
  • магнитные усилители
  • двигатели постоянного тока
  • лампы накаливания и газоразрядные

Модельный ряд :

Модель
Выходное напряжение
Пульсации f>50Гц, не более, мВ rms
Выходной ток, А
Входное напряжение, В
Макс. входной ток, А
Масса, кг
Номин., В
Макс., В*
Сниженная мощность VAC
Максимальная мощность VAC
Постоянный ток VDC
EL-FS800-72 0-80 0-100* 50 0-10 55-264 200-264 78-380* 4,5 6
EL-FS800-96 0-106 0-144* 50 0-7,5 55-264 200-264 78-380* 4,5 6
EL-FS1600-144 0-160 0-200* 100 0-10 55-264 200-264 78-380* 9 7,5
EL-FS1600-192 0-212 0-288* 100 0-7,5 55-264 200-264 78-380* 9 7,5
EL-FS2400-216 0-240 0-300* 150 0-10 55-264 200-264 78-380* 13,5 9
EL-FS2400-288 0-318 0-432* 150 0-7,5 55-264 200-264 78-380* 13,5 9
EL-FT2400-216 0-240 0-300* 150 0-10 3х95-456** 3х345-456** - 3х4,5 9
EL-FT2400-288 0-318 0-432* 150 0-7,5 3х95-456** 3х345-456** - 3х4,5 9

* - со снижением выходной мощности

** - обязательно наличие нулевого провода



Возможные варианты управления и индикации в зависимости от модификации:

Обозначение:
Управление внешним аналоговым сигналом
Управление встроенным энкодером
Управление по цифровому интерфейсу
Цифровая индикация тока и напряжения
EL-FXXX-XX-Ac
+
-
-
-
EL-FXXX-XX-Ai
+
-
-
+
EL-FXXX-XX-D0
-
+
-
+
EL-FXXX-XX-D2
-
+
RS-232
+
EL-FXXX-XX-D4
-
+
RS-485
+
EL-FXXX-XX-DB
-
+
bluetooth
+



Управление внешним аналоговым сигналом (опция Ac, Ai):

Выходной ток и напряжение регулируются внешними аналоговыми сигналами 0...+5В. Вход управления гальванически развязан от входа и выхода источника. Имеется выход опорного напряжения +5В. Возможна регулировка с помощью внешних потенциометров:



Управление встроенным цифровым энкодером (опция D):

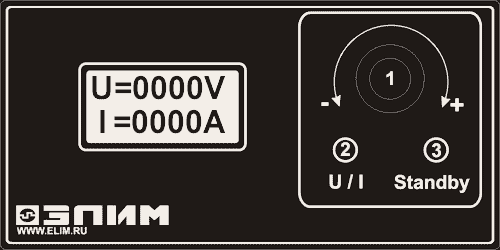

на передней панели источника питания расположены органы управления и индикации -

1- Цифровой энкодер - предназначен для плавной регулировки выходного тока или напряжения

2- Кнопка переключения режима работы энкодера - регулировка тока/напряжения

3- Кнопка отключения выходного напряжения.



Управление по цифровому интерфейсу [RS-232, RS-485, Bluetooth](опция D0, D2, D4):

На передней панели источника питания расположен разьём DB-9 для подключения к ПК по интерфейсу RS-232 или RS-485. Также возможна установка модуля Bluetooth для беспроводного управления источником питания. Управление осуществляется с помощью поставляемого в комплекте программного обеспечения.

Дополнительные опции:

Обозначение:
Описание:
EL-FXXX-XX-X-T Расширенный температурный диапазон -40...+70°С, защита от неблагоприятных внешних воздействий (многослойное лаковое покрытие, усиленная механика)
EL-FXXX-XX-X-A релейный сигнал неисправности, "сухие" контакты



Технические характеристики:

ВХОД

Фактор мощности

>0,99

КПД

85...90%

ВЫХОД Стабильность по входу

+-0,1%

Стабильность при изм. тока нагрузки

+-0,5%

Точность установки вых. параметров

+-0,1%

ИЗОЛЯЦИЯ

Вход - корпус

1500 VAC

вход -выход

3750 VAC

Выход - корпус

500 VAC

ХАРАКТЕРИСТИКИ ОКРУЖ . СРЕДЫ

Температура

-25...+70°С, снижение мощности: +50...+70°С. Опция -40...+70°С

Влажность

Рабочая : 20%~85%, , хранение: 10% ~ 95%

Класс защиты

IP20

ДРУГИЕ ХАРАКТЕРИСТИКИ

Подключение Клеммники на задней стенке корпуса
Охлаждение Принудительное воздушное охлаждение с ШИМ термоконтролем - 1...3 шт вентиляторов с шарикоподшипником
Размеры высота- 88мм, глубина- 340мм, ширина- 447мм



Элементы управления Программное обеспечение

«Standby» – кнопка отключения выходного напряжения. При повторном нажатии и ужерживании ~1 сек напряжение на выходных клеммах восстанавливается;

«Select» – кнопка переключения режима работы энкодера – регулировка тока или напряжения;

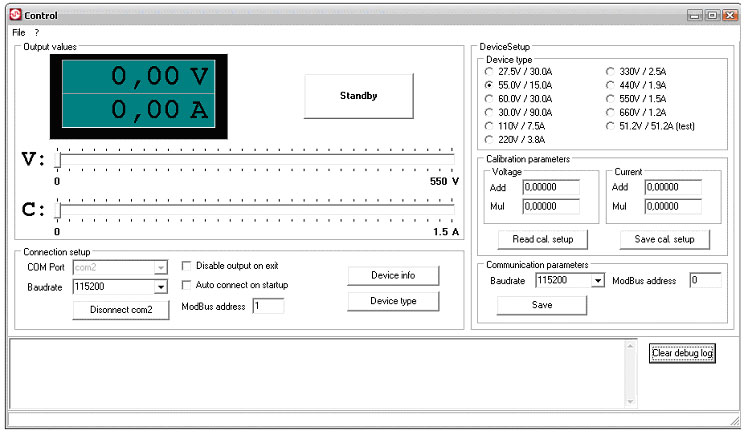

Вид окна программы управления «ELControl» представлен на рисунке:

Программа «ELControl»

После запуска программы, в разделе «Connection setup» необходимо выбрать порт ПК, к которому подключен УИП, далее установить скорость обмена (по умолчанию 9600 бод), в строке «ModBus adress» ввести сетевой адрес УИП (по умолчанию 01). Далее нажать кнопку «Connect». Если подключения не произошло, то при нажатии кнопки «Device type» программа выдаст сообщение «Error - garbage on line». Если подключение прошло успешно, то при нажатии кнопки «Device type», в разделе «Device type» отразится тип подключенного УИП. Перемещая движки «V» и «C» в разделе «Output values» можно установить желаемые значения выходного тока и напряжения на выходе УИП. Используя раздел «Communication parameters» возможно изменить сетевой адрес УИП и скорость обмена информацией.

Описание протокола обмена информацией

Характеристики физического канала связи:

  • Физический интерфейс - RS-485
  • Среда передачи данных – витая пара;
  • Гальваническая развязка абонентов канала – имеется;
  • Pежим обмена – полудуплексный;
  • Режим синхронизации – асинхронный;
  • Скорость обмена информацией – 9600?115200 бод (по умолчанию 9600);

Доступ абонентов к среде передачи и правила обмена, регулируются программно реализованным протоколом обмена. Для обмена информацией используется протокол “ModBus ”. Протокол предполагает полудуплексный обмен информацией по принципу “ведущий – ведомый “ (Master – Slave). Ведущее устройство в системе всегда одно. Инициатором циклов обмена является ведущее устройство. Все остальные модули, подключенные к каналу связи, являются ведомыми.

Передача информации между ведущим и ведомыми устройствами осуществляемся по принципу Запрос -- Ответ. Запросы и ответы представляют собой пакеты данных без пауз. Пауза между байтами внутри пакета не должна превышать времени передачи одного байта. Источником запросов всегда является ведущее устройство. Ведомое устройство постоянно прослушивает канал связи, ожидая адресованный к нему запрос.

Если принят запрос, адресованный к данному ведомому устройству и он полностью соответствует установленному в протоколе формату, то ведомое устройство в соответствии с командой и данными полученными из запроса выполняет необходимые действия и выдает в линию связи ответ установленного формата. Если принимаемый пакет запроса содержит неправильные данные (недопустимая команда, неверная контрольная сумма или длина данных), то он игнорируется, при этом ответ ведущему устройству не выдается.

Запросы могут быть двух видов:

  • писать данные в ведомое устройство;
  • читать данные из ведомого устройства.

Фрагмент файла карты используемых адресов и алгоритм расчета контрольной суммы приведёны в приложении, находящемся на CD диске, входящем в комплект поставки.
