Щит физиотерапевтический групповой ЭЩР-Ф-А

Электрощит физиотерапевтический групповой ЭЩР-Ф-А предназначен для подключения нескольких потребителей электрической энергии первой группы согласно ГОСТ 50571 приложение «В» (например, физиотерапевтические кабинеты, родильные, процедурные, терапевтические, травматологические и иные медицинские кабинеты).

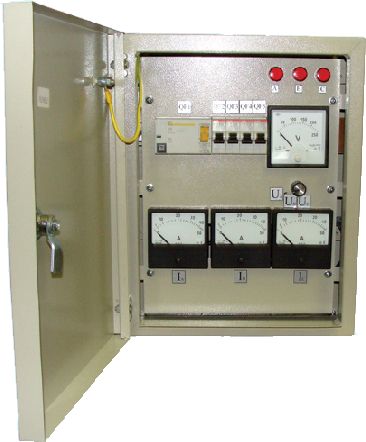

Конструктивно ЭЩР-Ф-А представляют собой металлический щит со степенью защиты IP54 или IP31 навесного, либо встроенного исполнения.

Для защиты оборудования и персонала на вводе группового физиощита последовательно устанавливается входной автомат и УЗО с током отсечки 100мА, либо дифференциальный автомат.

Наличие питания по каждой из трех фаз контролируется светодиодными индикаторами, а величину напряжения персонал может установить по показаниям установленного в ЭЩР-Ф-А вольтметра с переключателем. Последовательным переключением положений переключателя сотрудник измеряет напряжение фаз А,В и С.

По заявке клиента для контроля величины нагрузки (фазного тока) в ЭЩР-Ф-А устанавливаются три амперметра.

Выходная секция группового физиощита представляет собой группу автоматический выключателей, к которым в дальнейшем подключаются линии нагрузки. Для удобства монтажа в ЭЩР-Ф-А предусмотрены шины N и PE с удобным подключением.

Необходимо отметить, что в случае не большого числа отходящих линий применение амперметров в ЭЩР-Ф-А для контроля тока малоэффективно в силу нелинейности начала шкалы амперметров. В этом случае применяются групповые физиощиты без амперметров. Например, при распредительной группе из шести автоматических выключателей, рекомендуется к применению физиощит ЭЩР-Ф-А6. Щит выполняется в навесном исполнении. В состав входит входной дифференциальный автомат с током отсечки 100мА, распределительная группа автоматов номиналом 16А (6 шт.), цифровой вольтметр с переключателем фаз и долговечный светодиодный индикатор наличия питания.. Так же изготавливается ЭЩР-Ф-А7 с распределительной группой из 7 автоматических выключателей, ЭЩР-Ф-А8 с группой из 8 автоматических выключателей и т.д.
