Однофазные стабилизаторы напряжения Каскад СН 400,800,1200 СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ:
- Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального;
- Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания.
СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:
- коррекцию питающего напряжения в широком диапазоне;
- защиту электронного оборудования от импульсных перенапряжений;
Однофазные стабилизаторы напряжения «КАСКАД» функционально представляют собой «ступенчатые» корректоры напряжения состоящие:
- электронной измерительно-управляющей части, с использованием микропроцессора;
- исполнительных ключей (реле, симисторы)
- автотрансформатора.
Для производства схемы управления стабилизаторов напряжения «КАСКАД» используются только высококачественные электронные компоненты и комплектующие ведущих мировых производителей, таких как: PHILIPS, THOMSON-CSF, TOSHIBA, TAKAMISAWA, MICROCHIP, RELPOL, MOTOROLA.
Климатическое исполнение УХЛ 4.2.
Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 98% (при +25°С).
Все модели стабилизаторов напряжения имеют В.Ч. фильтры с элементами защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов и шумов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д.
Параметры защиты от импульсных перенапряжений
Максимальный импульсный ток, выдерживаемый ограничителем |
8500 А |
Максимальная рассеиваемая энергия |
140 Дж |
Время срабатывания |
8/20x10 -6 сек. |
КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

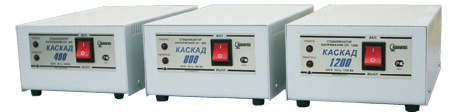

Однофазные стабилизаторы напряжения моделей «Каскад 400», «Каскад 800», «Каскад 1200» представляют собой настольные аппараты.
Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.
Подключение к питающей сети осуществляется с помощью вилки-шнура. На задней панели расположены две евророзетки для подключения нагрузки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ
| Модель |
Номинальная мощность, ВА
(ток фазы, А) |
Диапазон напряжения на входе при удержании напряжения на выходе
220 (-20%, +10%), В |
Диапазон напряжения на входе при удержании напряжения на выходе 220±5%, В |
Точность коррекции, % |
Масса,
кг |
Габаритные размеры, мм |
Стабилизатор КАСКАД СН-400 |
400 (1,8) |
117–280 |
135–266 |
±5 |
4,0 |
150х95х260 |
Стабилизатор КАСКАД СН-800 |
800 (3,6) |
145–300 |
165–245 |
±5 |
4,0 |
150х95х260 |
Стабилизатор КАСКАД СН-1200 |
1200 (5,5) |
154–288 |
172–240 |
±5 |
5,0 |
150х95х260 |
СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ
Система защиты от аварии сети
При выходе напряжения на выходе стабилизатора напряжения за безопасные пределы (242/176 В) измерительно-управляющая схема отключает нагрузку.
Включение нагрузки производится автоматически после понижения/повышения напряжения на выходе до безопасного предела.
Система защиты от перегрузки и КЗ
Стабилизаторы напряжения имеют защиту от короткого замыкания и защиту от перегрузки в виде плавкого предохранителя и электронного защитного отключения.

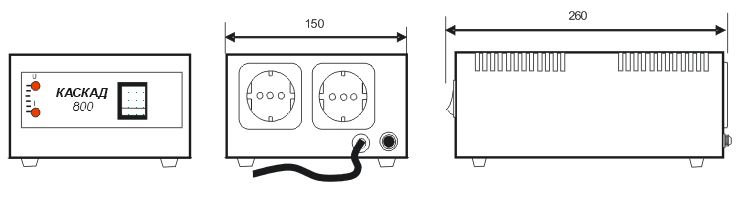

Рис 1. Габаритные размеры стабилизаторов напряжения «КАСКАД» |
