ИБП Mega-Vision

Mega-Vision. Источники бесперебойного питания. N-Power. 1 кВА ... 20 кВА

Схема On-Line с двойным преобразованием напряжения. Однофазные и трехфазные.

Для защиты компьютерного оборудования, файловых серверов, вычислительных залов, серверных помещений, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, охранно-пожарных сигнализаций, систем видеонаблюдения и др.

ИБП Mega-Vision (описание)

ИБП Mega-Vision ERT (описание)

Сертификат Ростест (маломощные ИБП-02)

Mega-Vision 6-10 кВА 1/1, 10-20 кВА 3/1 (руководство)

Mega-Vision ERT (руководство)

Mega-Vision (руководство)

ИБП Mega-Vision (рекламный буклет)

Стандартные  модели (Tower) С длительным временем  резервирования LT (Long Time): Трехфазные модели  3ф вход / 1ф выход
MEV-1000 1.0 кВА / 0.7 кВт MEV-1000 LT 1.0 кВА / 0.7 кВт MEV-10000 3/1 10.0 кВА / 7.0 кВт
MEV-2000 2.0 кВА / 1.4 кВт MEV-2000 LT 2.0 кВА / 1.4 кВт MEV-15000 3/1 15.0 кВА / 10.5 кВт
MEV-3000 3.0 кВА / 2.1 кВт MEV-3000 LT 3.0 кВА / 2.1 кВт MEV-20000 3/1 20.0 кВА / 14.0 кВт
MEV-6000 6.0 кВА / 4.2 кВт MEV-6000 LT 6.0 кВА / 4.2 кВт
MEV-10000 10.0 кВА / 7.0 кВт MEV-10000 LT 10.0 кВА / 7.0 кВт
ИБП Mega-Vision 1 кВА
ИБП Mega-Vision 2 кВА, 3 кВА
Панель управления, широкий ЖК-дисплей

Mega-Vision — это новая серия источников бесперебойного питания (ИБП / UPS), являющаяся дальнейшим развитием хорошо зарекомендовавшей себя в работе серии Master-Vision.

Они построены по схеме On-Line с двойным преобразованием напряжения и выходным напряжением чистой синусоидальной формы. В них используются самые современные схемотехнические решения. Поэтому они обладают превосходными техническими характеристиками, высокой надежностью и приемлемой стоимостью.

Сферой применения ИБП Mega-Vision является защита персональных компьютеров, рабочих станций, файловых серверов, вычислительных залов, серверных помещений, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, бытовой техники коттеджей, охранно-пожарных cигнализаций, систем видеонаблюдения и аварийного освещения, а также любой другой ответственной нагрузки.

Они обладают невероятно широким диапазоном стабилизации входного напряжения (115 … 300 В) без перехода на батареи, что позволяет стабилизировать входное напряжение без перехода в автономный режим работы. А это существенно продлевает срок службы аккумуляторных батарей.

Следует заметить, что ИБП серии Mega-Vision являются крайне «аккуратными» потребителями электроэнергии. Они не вносят искажений во входную электросеть, потребляемый ими ток является синусоидальным, а входной коэффициент мощности близок к единице (свыше 0.95).

Силовые агрегаты ИБП построены с использованием IGBT (БТИЗ)-транзисторов, а дополнительный коммуникационный SNMP-адаптер позволяет осуществлять дистанционный мониторинг сетевого электропитания через сеть Интернет.

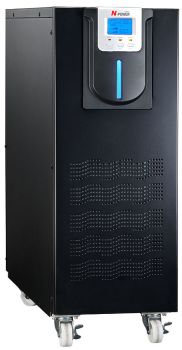

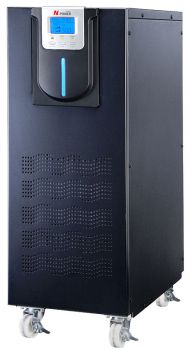

ИБП Mega-Vision 6, 10 кВА Mega-Vision 10, 15, 20 кВА (3ф/1ф)
ИБП Mega-Vision 6, 10 кВА Mega-Vision 10, 15, 20 кВА (3ф/1ф)

Характерные особенности ИБП Mega-Vision

  • On-Line ИБП с двойным преобразованием и выходным напряжением (Uвых.) чистой синусоидальной формы.
  • Широкий ЖК-дисплей на передней панели, удобный пользовательский интерфейс.
  • Эргономичный дизайн, привлекательный внешний вид, приемлемая цена.
  • Голубая полоса (Blue Sky Light) со светодиодной подсветкой на передней панели.
  • Многопроцессорная схема управления.
  • Силовые преобразователи выполнены на современных IGBT (БТИЗ)-транзисторах.
  • Широкий диапазон стабилизации входного напряжения (Uвх.) без перехода на аккумуляторные батареи (115 ... 300 В).
  • Предустановленные значение номинального напряжения и частоты (220 В / 50 Гц). Возможность установки по запросу 230 / 240 В.
  • Встроенная функция «холодного» старта — возможность включения ИБП при отсутствии Uвх.
  • Функция автоматического самотестирования.
  • Двунаправленный коммуникационный интерфейс RS232 для работы с компьютером.
  • «Интеллектуальное» установочное место для подключения дополнительного SNMP–адаптера.
  • Дополнительный SNMP–адаптер для дистанционного управления по локальной сети.
  • Низкое энергопотребление и высокий КПД позволяют существенно экономить электроэнергию.
  • Низкое тепловыделение при долговременной работе. Регулируемые вентиляторы.
  • Входной коэффициент мощности (Power Factor), близкий к единице.
  • Высокая надежность и отказоустойчивость устройства при работе в жестких условиях.
  • Защита от грозовых разрядов, всплесков напряжения и прочих сетевых неполадок, в том числе аварий городского электропитания.
  • Возможность параллельной работы до 3-х блоков (для моделей 6 ... 20 кВА).
ИБП семейства LT имеют разъемы для подключения внешних батарейных комлектов
ИБП семейства LT имеют разъемы для подключения внешних батарейных комлектов
Стандартные модели Tower оснащены встроенными батареями

Особенности семейства Mega-Vision LT

  • Предназначены для сверхбольшого времени работы в автономном режиме.
  • Идеальное решение для защиты газовых котлов, охранно-пожарных сигнализаций, систем видеонаблюдения и др. инженерных систем дач, коттеджей и административных зданий.
  • Оснащены встроенным зарядным устройством повышенной мощности: 7А x 36В (1 кВА), 9.6А x 96В (2–3 кВА), 4.2А x 240В (6–20 кВА).
  • На задней панели установлен разъем (клеммная колодка в моделях 15-20 кВА) для подключения внешних аккумуляторных батарей большой емкости. Поддержка широкого спектра типов аккумуляторов различных фирм-производителей.

Время автономной работы Mega-Vision 1000 LT  в зависимости от количества батарей и мощности нагрузки, час:мин

Батареи 100 Вт 200 Вт 300 Вт 500 Вт 700 Вт
3 x 27 А•ч 7:39 3:35 2:07 1:10 0:46
3 x 42 А•ч 13:28 6:20 4:09 2:10 1:29
3 x 70 А•ч 20:35 9:42 6:45 3:58 2:35
3 x 100 А•ч 24:06 7:10 9:52 5:40 3:53
2 x 3 x 70 А•ч 33:22 19:48 15:08 8:48 6:10
2 x 3 x 100 А•ч 48:30 28:43 20:01 13:08 9:03

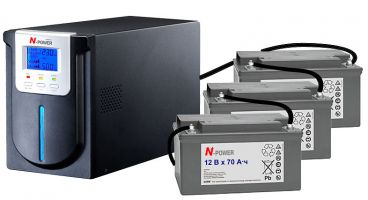

Mega-Vision 1000 LT (1 кВА) для коттеджных систем отопления с большим временем автономной работы
ИБП семейства LT оснащены зарядным устройством повышенной мощности вместо встроенных аккумуляторов

Дополнительные аксессуары

  • Внешние батарейные блоки для ИБП серии Mega-Vision семейства LT, а также трехфазных модификаций 3/1 на базе стандартных заводских батарейных блоков, или в виде сборных кабинетов (см. раздел «Аккумуляторные батареи для ИБП, кабинеты и стеллажи»).
  • Переходник USB to COM (RS232).
  • SNMP/HTTP-адаптер для внутренней установки в «интеллектуальный слот».
  • Плата «сухих контактов» AS400 для установки в «интеллектуальный слот».
  • GPRS-модем для рассылки аварийных SMS и E-Mail сообщений.
  • Кабель для синхронизации при параллельной работе устройств.

SNMP/HTTP-адаптер

ИБП серии Mega-Vision имеют «интеллектуальное» установочное место для подключения дополнительного SNMP-адаптера. С его помощью можно производить управление работой ИБП, а также д­­­­истанционный мониторинг электропитания, находясь в любой точке мира, имея доступ к сети Интернет. В комплекте с ИБП поставляется программное обеспечение UPS-Smart_RUS (см. описание в разделе «Программное обеспечение UPS-Smart_RUS»).

IGBT (БТИЗ)-транзисторы

В ИБП серии Mega-Vision используются самые современные схемотехнические решения. В частности применение IGBT (БТИЗ)–транзисторов позволяет достичь идеальной чистоты формы выходного напряжения, повышенной перегрузочной способности, а также возможности быстрой реакции и адаптации к изменениям в нагрузке.

Функция параллельной работы

ИБП серии Mega-Vision 6 ... 20 кВА обладают возможностью параллельного подключения до 3 одноранговых модулей для масштабирования или аппаратного резервирования.

* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS

Технические характеристики Mega-Vision (однофазные модели)

Модель MEV-1000 MEV-2000 MEV-3000 MEV-6000 MEV-10000
Мощность, кВА / кВт 1.0 / 0.7 2.0 / 1.4 3.0 / 2.1 6.0 / 4.2 10.0 / 7.0
Вход
Номинальное напряжение / частота 220 В / 50 Гц ±8%
Допустимый диапазон изменения входного напряжения 160 … 300 В (при нагрузке 70 ... 100%) 140 … 300 В (при нагрузке 50 ... 70%) 115 … 300 В (при нагрузке до 50%) 176 … 276 В
Входной коэффициент мощности > 0.95 > 0. 97 >= 0.98
Выход
Напряжение 220 / 230 В ±2% 220 / 230 В ±1%
Частота Синхронизация с сетью (сетевой режим), 50 Гц ±0.4% (батарейный режим)
Форма выходного напряжения Чистая синусоида
Коэффициент нелинейных искажений (КНИ / THD) < 3% (при линейной нагрузке) < 4% (при линейной нагрузке) < 2% (при линейной нагр.) < 6% (при нелинейной нагр.)
Перегрузочная способность 105 ... 150% в течение 30 с; > 150% в течение 300 мс затем переход на Bypass (в сетевом режиме) или откл. (в бат. режиме)
Крест-фактор 3:1
Разъемы
Настольное исполнение (Tower) 4 x IEC320 6 x IEC320 3 x IEC320 + клеммы Клеммная колодка
Модели MV-1000/2000/3000 могут быть дооснащены удлинителем с евророзетками  для подключения нагрузки ИБП и разъемом IEC320, идущем в комплекте поставки
Батареи
Тип Герметизированные, свинцово-кислотные, необслуживаемые
Кол-во x Емкость, А·ч 3 x 7.2 (12 В) 8 x 7.2 (12 В) 20 x 7.2 (12 В) 20 x 9 (12 В)
Встроенное зарядное устройство 1 A 2 A
Дополнительное зарядное устройство 7 A (для LT) встроенное 9.6 A (для LT) встроенное 4.2 A (для LT) встроенное
Время заряда до уровня 90%, ч 5 (после полного разряда) 7 ... 8 (после полного разряда)
Байпас (Bypass)
Автоматическое переключение При перегрузке или выходе из строя ИБП
Диапазон напряжения 176 … 256 В ±20%
Время переключения 0 мс (<4 мс с инвертора на Bypass)
Панель управления
ЖК-дисплей Индикация состояния ИБП, входного / выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий и др.
Звуковая сигнализация
Батарейный режим Редкие звуковые сигналы (с интервалом 4 с)
Перегрузка Кратковременные звуковые сигналы (два раза в секунду)
Выход из строя Непрерывный звуковой сигнал
Удаленный мониторинг
Через RS232-порт Русифицированное программное обеспечение UPSmart для автоматической «свертки» ОС и мониторинга: для Windows (95, NT 4.0, 98 SE, ME, 2K, XP, Server 2003, Vista); Linux (Redhat 7.0–7.3 или Mandrake 8.2); Novell (4.x, 5.1)
Через «интеллектуальное» установочное место 1. SNMP/HTTP-адаптер: дистанционное управелние электропитанием через SNMP-менеджер или Web-браузер. Поддержка GPRS-модема 2. Адаптер «сухие контакты» AS400
Защита
Защита по входу Защита от импульсов (защитные варисторы), EMI-фильтр, защитный автомат
Дополнительный фильтр RJ45 для сетей стандарта 10 Base-T или факс-модемов (защита от всплесков)
Окружающая среда
Температура 0 … 40°C (рекомендуется 20 … 25°C)
Влажность 0 ... 95% (без конденсата) 20 ... 90% (без конденсата)
Звуковой шум (на 1 м) < 45 дБ < 50 дБ < 55 дБ
Вес
С батареями  / без батарей, кг 13.3 7.0 (LT) 32 15.0 (LT) 32.2 15.5 (LT) 84 35.0 (LT) 93 38.0 (LT)
Габариты
Настольное исполнение (Tower), Ш x Г x В (мм) 145 x 400 x 220 195 x 455 x 330 260 x 570 x 717

Общие технические характеристики устройств серии Mega-Vision

  • Номинальное напряжение: 220 В (для однофазных моделей), 380 В (для трехфазных моделей).
  • Допустимый диапазон изменения входного напряжения: 160 … 300 В (при нагрузке 70–100%); 140 … 300 В (при нагрузке 50–70%); 115 … 300 В (при нагрузке до 50%); 176 … 266 В (для моделей 6–10 KVA); 304 … 478 В (для трехфазных моделей 10–20 KVA).
  • Форма выходного напряжения: чистая синусоида.
  • Перегрузочная способность: 105–150% в течение 30 сек, 150% в течение 300 мс.
  • Допустимый крест-фактор нагрузки: 3 : 1.
  • Тип аккумуляторных батарей: герметизированные, свинцово-кислотные, необслуживаемые.
  • Встроенное зарядное устройство: 1–2 A (стандартные модели), 7–9.6 А (для моделей 1–3 KVA LT), 4.2 А (для моделей 6–20 KVA LT), 4.2 A (для трехфазных моделей).
  • Время заряда до уровня 90% для стандартных моделей: 5 ч (1–3 KVA), 7 … 8 ч (6–20 KVA).
  • Автоматический Bypass: для всех моделей при перегрузке или выходе из строя ИБП.
  • Встроенный ручной Bypass: для моделей 6–20 KVA..
  • Панель управления: ЖК-дисплей, индикация состояния ИБП, входного/выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий.
  • Удаленный мониторинг: через RS232-порт (русифицированное программное обеспечение UPSmart для автоматической свертки и мониторинга); через SNMP-адаптер («интеллектуальное» установочное место).
  • Дополнительный фильтр: защита от всплесков (RJ45/RJ11 для сетей стандарта 10 Base-T или факс-модемов).
  • Окружающая среда: температура 0 … 40°C (рекомендуется 20 … 25°C), влажность 0–95% (без конденсата).

Технические характеристики Mega-Vision (трехфазные модели)

Модель MEV-10000 3/1 MEV-15000 3/1 MEV-20000 3/1
Мощность, кВА / кВт 10.0 / 7.0 15.0 / 10.5 20.0 / 14.0
Вход
Номинальное напряжение / частота 380 В / 50 Гц ±8% (3P4W - 3 фазы, 4 провода)
Допустимый диапазон изменения входного напряжения 304 ... 478 В
Входной коэффициент мощности > 0.95 (при полной нагрузке)
Защита по входу Защита от импульсов (защитные варисторы), EMI-фильтр, защитный автомат
Выход
Напряжение 220 В / 230 В / 240 В ±1%
Частота Синхронизация с сетью (сетевой режим), 50 Гц ±0.1% (батарейный режим)
Форма выходного напряжения Чистая синусоида
Коэффициент нелинейных искажений (КНИ / THD) < 2% (при линейной нагрузке)
Крест-фактор 3:1
Батареи
Тип Герметизированные, свинцово-кислотные, необслуживаемые
Кол-во x Емкость, А·ч 20 x 36-200 (240 В) в зависимости от необходимого времени резерва
Встроенное зарядное устройство 4.2 A
Мониторинг
ЖК-дисплей Индикация состояния ИБП, входного / выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий и др.
Через RS232-порт Через «интеллектуальный слот» ПО UPSmart_RUS для автоматической «свертки» ОС и мониторинга SNMP/HTTP-адаптер с поддержкой GPRS-модема, адаптер «сухие контакты» AS400
Вес и габариты
Вес без батарей, кг 41 52 52
Габариты (Ш х Г х В), мм 260 х 570 х 717

Общие технические характеристики устройств серии Mega-Vision

  • Номинальное напряжение: 220 В (для однофазных моделей), 380 В (для трехфазных моделей).
  • Допустимый диапазон изменения входного напряжения: 160 … 300 В (при нагрузке 70–100%); 140 … 300 В (при нагрузке 50–70%); 115 … 300 В (при нагрузке до 50%); 176 … 266 В (для моделей 6–10 KVA); 304 … 478 В (для трехфазных моделей 10–20 KVA).
  • Форма выходного напряжения: чистая синусоида.
  • Перегрузочная способность: 105–150% в течение 30 сек, 150% в течение 300 мс.
  • Допустимый крест-фактор нагрузки: 3 : 1.
  • Тип аккумуляторных батарей: герметизированные, свинцово-кислотные, необслуживаемые.
  • Встроенное зарядное устройство: 1–2 A (стандартные модели), 7–9.6 А (для моделей 1–3 KVA LT), 4.2 А (для моделей 6–20 KVA LT), 4.2 A (для трехфазных моделей).
  • Время заряда до уровня 90% для стандартных моделей: 5 ч (1–3 KVA), 7 … 8 ч (6–20 KVA).
  • Автоматический Bypass: для всех моделей при перегрузке или выходе из строя ИБП.
  • Встроенный ручной Bypass: для моделей 6–20 KVA..
  • Панель управления: ЖК-дисплей, индикация состояния ИБП, входного/выходного напряжения, частоты, уровня нагрузки, напряжения батарей, температуры, журнала событий.
  • Удаленный мониторинг: через RS232-порт (русифицированное программное обеспечение UPSmart для автоматической свертки и мониторинга); через SNMP-адаптер («интеллектуальное» установочное место).
  • Дополнительный фильтр: защита от всплесков (RJ45/RJ11 для сетей стандарта 10 Base-T или факс-модемов).
  • Окружающая среда: температура 0 … 40°C (рекомендуется 20 … 25°C), влажность 0–95% (без конденсата).
