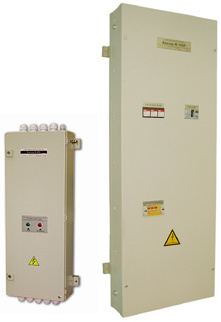

Фильтры сетевые магистральные «КВАЗАР Ф» и «КВАЗАР Ф–Р» с элементами защиты от мощных импульсных помех

ПРЕДНАЗНАЧЕНЫ:

  • для защиты групп вычислительной, измерительной техники, систем связи, промышленного оборудования с ЧПУ, источников бесперебойного питания (UPS) и других потребителей электроэнергии от мощных индустриальных импульсных помех, в том числе от грозовых разрядов;
  • для предотвращения распространения индустриальных помех по питающей сети от промышленного оборудования;
  • для защиты цифровой техники от индустриальных радиочастотных помех, распространяемых по сети питания;
  • для подавления в питающей сети информационных излучений, исходящих от вычислительной техники, обрабатывающей конфиденциальную информацию.

КОНСТРУКЦИЯ:

Сетевые фильтры «КВАЗАР Ф–Р» и «КВАЗАР Ф» имеют единую конструкцию. Модели «КВАЗАР Ф» представляют собой высокочастотный LC фильтр, размещённый в щитовой конструкции фирмы «RITTAL» (степень защиты - IP54). Крепление корпуса к стене обеспечивается с помощью электроизолированных кронштейнов.

Модели «КВАЗАР Ф–Р», в отличие от «КВАЗАР Ф», имеют дополнительные модули варисторов и газовых разрядников. Конструкция «КВАЗАР Ф–Р» разработана с учетом стандартов и рекомендаций Международной Электротехнической Комиссии по зоновой защите IEC-1312-1 (1995-02) и IEC-1643-1, с учетом требований ПУЭ (7-е изд.) и ГОСТ Р 50 571.

Сетевой магистральный фильтр «КВАЗАР Ф–Р» сочетает в себе защиту класса B и С, однако мощность подавления импульсных перенапряжений существенно превышает минимальные требование для устройств данных классов, что значительно увеличивает ресурс.

Магистральные фильтры «КВАЗАР Ф» и «КВАЗАР Ф–Р» спроектированы с учетом повышенных требований к надежности конструкции, так как предназначены для питания особо ответственных потребителей электроэнергии, требующих бесперебойность питания. Выход любого из элементов фильтрации и защиты от импульсных перенапряжений не прерывает питания нагрузки.

Высокая эффективность фильтров «КВАЗАР Ф–Р» достигается согласованной работой воздушных разрядников, высокочастотного фильтра и блока варисторной защиты. Система комплектуется разрядниками немецкой фирмы «PHOENIX CONTACT».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕТЕВЫХ МАГИСТРАЛЬНЫХ ФИЛЬТРОВ

Параметр Квазар
Ф25 (Р)
Квазар
Ф50 (Р)
Квазар
Ф65 (Р)
Квазар
Ф100 (Р)
Квазар
Ф160 (Р)
Квазар
Ф250 (Р)
Номинальное напряжение, В, Гц
380, 50 380, 50 380, 50 380, 50 380, 50 380, 50
Номинальная мощность, кВА
26 52 66 105 165 264
Номинальный ток, А
40 80 100 160 250 400
Сопротивление изоляции, не менее, МОм
20 20 20 20 20 20
Ток утечки на землю, не более, мА
5 5 5 5 5 5
Габаритные размеры, мм
640х350х190 900х362х192 900х362х192 900х362х192 1405х554х212 1405х554х212

Параметры подавления несимметричных помех в цепях питания

Частота, МГц
0,1 0,3 1,0 3,0 10,0 30,0
Вносимое затухание, дБ
20 35 40 60 80 60

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАЩИТЫ ОТ ИМПУЛЬСНЫХ ПОМЕХ

Параметр Един. изм. Значение
Разрядники FLT – PLUS CTRL-1.5
Максимальный разрядный ток (10/350 мкс)
кА 50
Напряжение срабатывания
В 1500
Время срабатывания, не более
нс 100
Трехфазный блок варисторной защиты SPU 3 – 240
Максимальный разрядный ток (8/20 мкс)
кА 40
Напряжение срабатывания
В 470
Время срабатывания, не более
нс 25
Разрядник N – PE в составе SPU 3 – 240
Максимальный разрядный ток (10/350 мкс)
кА 50
Напряжение срабатывания
В 1000

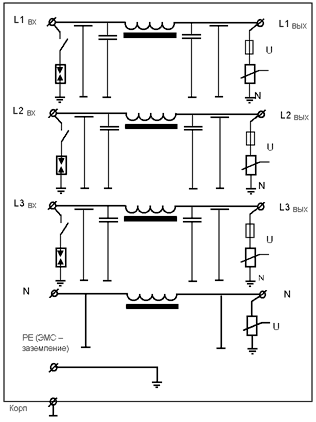

Схема электрическая эквивалентная сетевых магистральных фильтров КВАЗАР Ф–Р

Схема электрическая эквивалентная сетевых магистральных фильтров КВАЗАР Ф–Р
