Однофазные трансформаторные сетевые фильтры

ПРЕДНАЗНАЧЕНЫ

  • для защиты электронной техники от индустриальных и атмосферных помех, распространяемых по сети питания, отдельных единиц и комплексов электронной техники;
  • для предотвращения распространения индустриальных помех по питающей сети от промышленного оборудования, являющегося источником помех;
  • для повышения электробезопасности путём гальванического разделения первичной и вторичной сети;
  • для преобразования сети TN-С в ТN-S и организации «выделенной» сети питания;
  • для подавления в питающей сети информационных излучений от вычислительной техники, обрабатывающей конфиденциальную информацию;
  • для защиты электронной техники сети питания от намеренного силового воздействия с целью ее неустойчивой работы или вывода из строя.

ОБЕСПЕЧИВАЮТ

  • гальваническую развязку потребителей от первичной питающей сети: ослабление импульсных помех и шумов в диапазоне частот 0,001-30 МГц не менее чем в 1000 раз;
  • защиту электронного оборудования от мощных импульсных помех.

КОНСТРУКЦИЯ

Однофазные и трезфазные трансформаторные сетевые фильтры ФСТО представляют собой напольные блоки. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет – серый RAL 7035. Степень защиты – IP20. При необходимости вышеуказанное оборудование может быть собрано в корпусных элементах с более высокой степенью защиты. Основой трансформаторного фильтра является разделительный трансформатор, обеспечивающий гальваническое разделение нагрузки и питающей сети. Для улучшения характеристик фильтрации высокочастотных помех в конструкцию включен LC фильтр.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Однофазные трансформаторные фильтры ФСТО

Модель Номинальное напряжение, В, Гц Номинальная мощность, ВА КПД, %, не менее R изоляции вх./вых., МОм Масса,
кг
Габаритные размеры, мм.
ФСТО-1000
220, 50 1200 97 10 25 504х320х237
ФСТО-2000
220, 50 2200 97 10 35 504х320х237
ФСТО-3500
220, 50 3500 97 10 55 504х320х237
ФСТО-7000
220, 50 7000 97 10 105 945х272х350
ФСТО-10000
220, 50 10000 97 10 140 945х272х350

Параметры защиты от импульсных помех

Параметр Един. изм. Значение
Максимальный импульсный ток, выдерживаемый ограничителем
А 8500
Максимальная рассеиваемая энергия
Дж 140
Время срабатывания
сек. -9 20

Параметры подавления помех

Частота, МГц 0,001 0,01 0,1 1,0 10,0 100,0
Подавление несимметричных помех в цепях питания
88 дБ 72 дБ 64 дБ 60 дБ 59 дБ 40 дБ

Изготавливаем трансформаторные фильтры с различными мощностями, от 250 ВА до 60 кВА.

Особенности трансформаторных фильтров:
  • имеют самый широкий диапазон подавления сетевых помех из всех помехозащитных устройств пассивного типа;
  • обеспечивают максимальную защиту от перенапряжений (высоковольтные импульсы практически не проникают через развязывающий трансформатор). Защищают от воздействий спецсредств, предназначенных для несанкционированного силового воздействия на технику;
  • не теряют эффективность защиты при работе в двухпроводной сети. Эффективность обычных помехоподавляющих фильтров при работе в двухпроводной сети без шины заземления падает от 30 до 100%.

Однофазные трансформаторные сетевые фильтры с системой стабилизации

НАЗНАЧЕНИЕ

Фильтр сетевой трансформаторный с системой стабилизации напряжения ФСТО–3500 C предназначен для защиты потребителей электроэнергии от высокочастотных помех, импульсных перенапряжении и используется в силовых сетях с питающим напряжением отличным от номинального. Рекомендуется для установки в системах электропитания вычислительной техники, профессиональной аудио- и видеоаппаратуры, медицинской техники и т.д.

СЕТЕВЫЕ ТРАНСФОРМАТОРНЫЕ ФИЛЬТРЫ ОБЕСПЕЧИВАЮТ:

  • гальваническую развязку потребителей от первичной питающей сети: ослабление импульсных помех и шумов в диапазоне частот 0,001-30 МГц не менее чем в 1000 раз;
  • защиту электронного оборудования от мощных импульсных помех;
  • коррекцию питающего напряжения в широком диапазоне.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

  • автоматическое отключение нагрузки при аварийных повышениях (понижениях) напряжения сети более допустимого (см п/п 1.2) и автоматического возврата в рабочее состояние через несколько секунд после нормализации напряжения;
  • защита нагрузки от электромагнитных помех питающей сети с помощью встроенного фильтра и гашение мощных импульсных помех атмосферного и индустриального характера с помощью полупроводниковых ограничителей с большой энергией рассеивания;
  • защита от короткого замыкания внутри аппарата и в нагрузке;
  • имеют самый широкий диапазон подавления сетевых помех из всех помехозащитных устройств пассивного типа;
  • не теряют эффективность защиты при работе в двухпроводной сети. Эффективность обычных помехоподавляющих фильтров при работе в двухпроводной сети без шины заземления падает от 30 до 100%.
  • Режим работы – длительный, независимо от режимов работы нагрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

На примере сетевого однофазного трансформаторного фильтра ФСТО–3500 С

Параметр фильтра ФСТО-3500С Значение
1
Номинальное входное напряжение
220 В; 50 Гц
2
Номинальная мощность
3500 кВА
3
Выходное напряжение (при входном 165х252 В)
220±5% В
4
Выходное напряжение (при входном 155х263 В)
220±10% В
5
Напряжение срабатывания защиты по верхн. пред.
242 В
6
Напряжение срабатывания защиты по ниж. пред.
176 В
7
КПД, не менее
97%
8
Коэффициент мощности, не менее
1,0
9
Сопротивление изоляции, не менее
10 МОм
10
Сечение проводов для подключения блока
2,5 мм 2
11
Габариты одного блока (с кронштейнами), не более
400(480)х580х220 мм
12
Масса одного блока, не более
45,0 кг

КОНСТРУКЦИЯ СЕТЕВОГО ТРАНСФОРМАТОРНОГО ФИЛЬТРА

Изделие выполнено в виде блока, который может быть установлен на полу или закреплен на стене при помощи специальных кронштейнов.

Цвет – серый RAL 7035.

Степень защиты – IP20. При необходимости вышеуказанное оборудование может быть собрано в корпусных элементах с более высокой степенью защиты.

Основой трансформаторного фильтра является разделительный трансформатор, обеспечивающий гальваническое разделение нагрузки и питающей сети.

Для улучшения характеристик фильтрации высокочастотных помех в конструкцию включен LC фильтр.

Трехфазные трансформаторные сетевые фильтры

Трехфазные трансформаторные сетевые фильтрыПРЕДНАЗНАЧЕНЫ

  • для защиты электронной техники от индустриальных и атмосферных помех, распространяемых по сети питания, отдельных единиц и комплексов электронной техники;
  • для предотвращения распространения индустриальных помех по питающей сети от промышленного оборудования, являющегося источником помех;
  • для повышения электробезопасности путём гальванического разделения первичной и вторичной сети;
  • для преобразования сети TN-С в ТN-S и организации «выделенной» сети питания;
  • для подавления в питающей сети информационных излучений от вычислительной техники, обрабатывающей конфиденциальную информацию;
  • для защиты электронной техники сети питания от намеренного силового воздействия с целью ее неустойчивой работы или вывода из строя.

ОБЕСПЕЧИВАЮТ

  • гальваническую развязку потребителей от первичной питающей сети: ослабление импульсных помех и шумов в диапазоне частот 0,001-30 МГц не менее чем в 1000 раз;
  • защиту электронного оборудования от мощных импульсных помех.

КОНСТРУКЦИЯ СЕТЕВЫХ ФИЛЬТРОВ

Трансформаторные фильтры ФСТТ–3000, ФСТТ–6000, ФСТТ–10000 представляют собой напольные блоки. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет – серый RAL 7035. Степень защиты – IP20. При необходимости вышеуказанное оборудование может быть собрано в корпусных элементах с более высокой степенью защиты.

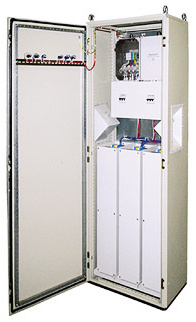

Трансформаторные фильтры ФСТТ–12000...ФСТТ–30000 изготавливаются в шкафах компании «SCHROFF» (степень защиты – IP54).

Основой трансформаторного фильтра является разделительный трансформатор, обеспечивающий гальваническое разделение нагрузки и питающей сети.

Для улучшения характеристик фильтрации высокочастотных помех в конструкцию включен LC фильтр.

Трехфазные сетевые трансформаторные фильтры ФСТТ имеют три однофазных трансформатора, включенных по схеме «Звезда».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель Номинальное напряжение, В, Гц Номинальная мощность, ВА КПД, %, не менее R изоляции, вх./вых., МОм Масса, кг Габаритные размеры, мм
ФСТТ-3000
380, 50 3000 97 10 25 945х272х350
ФСТТ-6000
380, 50 6600 97 10 85 945х272х350
ФСТТ-10000
380, 50 10000 97 10 105 945х272х350
ФСТТ-12000
380, 50 12000 97 10 140 1800х600х400
ФСТТ-15000
380, 50 15000 97 10 220 1800х600х400
ФСТТ-20000
380, 50 20000 97 10 270 1800х600х400
ФСТТ-25000
380, 50 25000 97 10 310 1800х600х400
ФСТТ-30000
380, 50 30000 97 10 350 1800х600х400

Параметры защиты от импульсных помех

Параметр Един. изм. Значение
Максимальный импульсный ток, выдерживаемый ограничителем
А 8500
Максимальная рассеиваемая энергия
Дж 140
Время срабатывания
сек. -9 20

Параметры подавления помех

Частота, МГц 0,001 0,01 0,1 1,0 10,0 100,0
Подавление несимметричных помех в цепях питания
88 дБ 72 дБ 64 дБ 60 дБ 59 дБ 40 дБ

Изготавливаем трансформаторные фильтры с различными мощностями, от 250 ВА до 60 кВА.

Особенности сетевых трансформаторных фильтров:
  • имеют самый широкий диапазон подавления сетевых помех из всех помехозащитных устройств пассивного типа;
  • обеспечивают максимальную защиту от перенапряжений (высоковольтные импульсы практически не проникают через развязывающий трансформатор). Защищают от воздействий спецсредств, предназначенных для несанкционированного силового воздействия на технику;
  • не теряют эффективность защиты при работе в двухпроводной сети. Эффективность обычных помехоподавляющих фильтров при работе в двухпроводной сети без шины заземления падает от 30 до 100%.
