Трансформаторы Michael Riedel - Германия

Компания Michael Riedel была основана в 1972 году братьями Michael и Piter Riedel. Со своими новыми техническими идеями и продукцией высокого качества по приемлемым ценам, ориентированной на потребности рынка, Riedel вскоре достиг своего высокого положения. В настоящее время Riedel производит моточные изделия и источники питания для промышленной электроники на трёх заводах. Благодаря использованию передовых технологий продукция фирмы Riedel занимает ведущее положение в области производства трансформаторов и источников питания.

Фотография
Серия и Мощность, Вт
Применение и описание

Серия RSTN

50...3 000 Вт

Однофазные трансформаторы, тип RSTN

- Согласование по напряжению через отводы +/- 5%.
- Компактная конструкция при малом весе.
- Высокая надежность и продолжительный срок службы.
- Малые общие потери и высокий к.п.д..
- Высокая мощность в повторно-кратковременных режимах работы (S3).
- Температурный резерв гарантирует работу при полной нагрузке по току даже при Та 60°С и классе В.
- Высокая удельная мощность.
- Стандартные крепёжные уголки.
- Высокая стабильность напряжения.

Варианты исполнения:

- Понижающие трансформаторы для цепей управления согласно EN 61558-2-2.
- Разделительные трансформаторы согласно EN 61558-2-4 (выходное напряжение 230В).
- Трансформаторы безопасного напряжения согласно EN 61558-2-6 (выходное напряжение 24В).
- RSTN UL-CSA трансформаторы согласно стандартам UL-CSA.
- Конструктивно аналогичная серия REIA с напряжениями до 600В и токами до 20А, но без отводов на первичной стороне.

Серия RSTL и RSTS

1 200...8 000 Вт

Однофазные разделительные трансформаторы серии RSTL и RSTS

Конструкция: открытая конструкция, стационарная, для монтажа и эксплуатации в сухих помещениях, изолированные обмотки, прочные монтажные кронштейны. Присоединение к трансформаторным клеммам с винтовым разъемом, защищенным от электрической утечки. Мост вторичной обмотки может быть подсоединен к цепям до 20 А с помощью ножевого разъема 6,3 x 0,8 мм. Трансформаторные клеммы защищены от касания тыльной стороной руки и пальцами по нормам UVV (VBG 4).

Класс защиты IP 00, пригоден для применений с классом защиты до IP 23 с естественным самоохлаждением на воздухе, изолирующие материалы - по классу Е, макс. температура окружающего воздуха 40°C.

Серия REIA

15...3 000 Вт

Повышающие трансформаторы малой мощности серии REIA

- возможность трансформатора по напряжению (напр. перв. 110В...600В) и (напр. вторичн.
напряжение 6В...600В макс. 63A)
- высокая надежность и длительный срок эксплуатации
- малые габариты при небольшом весе
- незначительные суммарные потери при высоком значении к.п.д. (например, уменьшены потери в сердечнике за счет применения двухслойного способа наматывания обмотки)
- высокая перегрузочная способность
- высокая удельная мощность на единицу объема трансформатора
- на регулировочных трансформаторах система изоляции более высокого качества, чем предписано по нормам
- высокая стабильность напряжения за счет незначительного перепада напряжения в режиме
холостого хода и при нагрузке
- трансформаторы от 130 ВА и выше защищены от замыкания шунтирующими обмотками
- запас по температуре обеспечивается работа при полной нагрузке при Т= 60°C/B

Серия URST

100...2 500 Вт

Универсальные трансформаторы серии URST

Универсальные трансформаторы для цепей управления серии URST имеют большое количество отводов на стороне первичной обмотки и от 2 до 6 отводов на стороне вторичной обмотки. Их применение целесообразно там, где использование обычных управляющих трансформаторов из-за требований минимального складского хозяйства и максмальной универсальности является неразумным.

Особенности серии URST:

- Трансформаторы для универсального применения.
- Согласование по входу через отводы первичной обмотки 200/220/230/250/
270/280/330/350/370/380/390/400/420/430/440/450/470/490/500/550 В.
- Согласование по выходу через дополнительные отводы вторичной обмотки (от 2 до 6 отводов) значительно расширяет область использования таких трансформаторов.
- Высокая надежность и продолжительный срок службы.
- Малые общие потери и высокий к.п.д..
- Высокая мощность в повторно-кратковрменных режимах работы (S3).
- Температурный резерв гарантирует работу при полной нагрузке по току даже при Та 60°С и классе В.
- Высокая удельная мощность.
- Высокая стабильность напряжения.
- Универсальные трансформаторы для цепей управления URST, из-за большого количества отводов на стороне первичной обмотки не могут быть так оптимально рассчитаны, как управляющие трансформаторы серий RSTN или REIA.

Серия RUE

280...20 000 Вт

Однофазные трансформаторы серии RUE

Конструкция: открытое исполнение, вертикальная конструкция, стационарная, для применения в приборах и для монтажа в сухих помещениях с проветриванием, разделенные обмотки, прочные монтажные выводы. Соединение трансформатора через винтовые клеммы. Для токов более 20 А соединение трансформатора через винтовые клеммы. Клеммы защищены против касания пальцем или с тыльной стороной руки в соответствии с инструкциями техники безопасности UVV (VBG 4).

Стандартная конструкция для ряда мощностей до макс. значений 550 В или 65 A.
Другие варианты исполнения по желанию заказчика (по значениям напряжения, тока, соединениям для монтажа и т. д.).

Стандарт IP 00 пригоден для монтажа в установках по классу защиты IP 23 с естественным охлаждением на воздухе, изолирующие материалы по классу Е, максимальная температура окружающего воздуха 40°C.

Серия REST

20...500 Вт

Однофазные трансформаторы высокой мощности серии REST

Конструкция: открытый магнитопровод, вертикальная конструкция, стационарная, для монтажа и применения в сухих помещениях, изолированные обмотки, прочные монтажные кронштейны. Подсоединяется с использованием прочных клеммных блоков (до 450А) к соотв. шпилькам, к сборным шинами или кабельным наконечникам (без ограничения размеров). Максимальное напряжение (межфазное) 2000 В.

Соответствует классу защиты IP 00, пригоден для монтажа в устройствах до класса защиты IP 23 с естественным воздушным охлаждением, максимальная температура окружающего воздуха 40°C. Класс по изоляции F (среднее значение температуры 140°C).

Внимание: При высокой тепловой нагрузке понижается к.п.д.
Мы изготавливаем однофазные трансформаторы высокой мощности для всех классов защиты до класса IP 65.
Также возможна поставка всех типов однофазных трансформаторов, как автотрансформаторов.

Серия RSSTN

50...3 000 Вт

Однофазные трансформаторы (ЭМС) серии RSSTN

Помехоподавляющие (развязывающие) трансформаторы серии RSSTN изготовлены со специальным экраном из материала с высокой магнитной проницаемостью.

Особенности серии RSSTN:

- Превосходное подавление ассиметричных и симметричных импульсных помех в широком диапазоне частот.
- Согласование по напряжению через отводы +/- 5%.
- Компактная конструкция при малом весе.
- Высокая надежность и продолжительный срок службы.
- Малые общие потери и высокий к.п.д. (напр., уменьшение потерь в сердечнике за счет шихтовки с укладкой листов с чередованием сторон).
- Высокая мощность в повторно-кратковременных режимах работы (S3).
- Температурный резерв гарантирует работу при полной нагрузке по току даже при Та 60°С и классе В.
- Высокая удельная мощность.
- Стандартные крепёжные уголки.
- Высокая стабильность напряжения.

Серия RLTS

80...900 Вт

Однофазные автотрансформаторы серии RLTS

Однофазные автотрансформаторы для однофазных электродвигателей вентиляторов.

Трансформаторы серии RLTS – однофазные автотрансформаторы, выпускаются в виде ряда с семью выходными обмотками по напряжению и специально разработаны для применения в системах кондиционирования и вентиляции воздуха.

Серия RGTT

250...3 000 Вт

Однофазные разделительные трансформаторы серии RGTT

Однофазные разделительные трансформаторы серии RGTT заливаются в специально разработанный герметичный корпус из ударопрочного самогасящегося пластика.

Это переносные трансформаторы!

Серия RDLTS

95...1 800 Вт

Однофазные автотрансформаторы серии RDLTS

Однофазные автотрансформаторы с V-образной схемой соединения для трёхфазных электродвигателей вентиляторов (1 комплект состоит из двух отдельных трансформаторов).

Трансформаторы серии RDLTS - это однофазные 5-ступенчатые автотрансформаторы, специально разработаны для оборудования по кондиционированию и вентиляции воздуха.

Серия DRUE

50...36 000 Вт

Серия DRUF

6 000 ...40 000 Вт

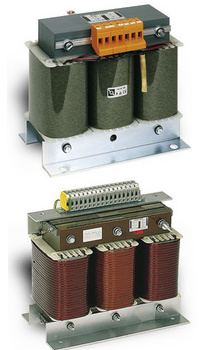

Трехфазные трансформаторы серии DRUE и DRUF

Конструкция трёхфазных трансформаторов:

Открытая, вертикальная конструкция, стационарная, для монтажа и применения в сухих помещениях, изолированные обмотки, прочный кронштейн для монтажа. Подключение с использованием трансформаторных клемм, защищённых от тока утечки, с винтовыми зажимами.

При значении тока выше 60 A на верхний уголок трансформатора монтируются клеммные блоки, защищённые от утечки по току. Клеммы защищены от случайного касания рукой или пальцем в соответствии с правилами ТБ (VBG 4).

Стандартная конструкция для преобразования по напряжению до 550 В и по току до 105 A.

По запросу возможна поставка в других конструктивных модификациях (по напряжению, току, схеме включения, монтажу т.д.)

Степень защиты IP 00, допускается монтаж в установках со степенью защиты до IP 23 с естественным воздушным охлаждением, макс. температура окружающей среды 40°C.
По заказу компания производит трёхфазные трансформаторы малой мощности для всех уровней защиты до IP 65.
Трансформаторы всех типов могут поставляться как трёхфазные автотрансформаторы.

Серия RDST

40...630 Вт

Трехфазные трансформаторы серии RDST

- Силовые трансформаторы в сухом исполнении согласно EN 60076
- Рассчитаны на максимальный к.п.д..
- Надёжное проектирование обеспечивает почти неограниченный срок службы даже при работе в режиме перегрузок.
- Подсоединение до 450А с использованием наборных зажимов; при большем токе болты, токопроводящие шины или же кабельные наконечники.
- Максимально возможное линейное напряжение (фаза-фаза) составляет 2000 В.
- Класс изоляции F (среднее значение температуры 140°С).
- Штучное проектирование и изготовление позволяет реализовать пригонку габаритов и массы трансформатора по спецификации заказчика.
- Возможно исполнение до степени защиты IP 65.
Возможен вариант исполнения по требованию заказчика как автотрансформатор или как силовой трансформатор.

Серия RATE и RATF

15...900 Вт

Трёхфазные пусковые автотрансформаторы серии RATE и RATF

Трёхфазные сухие трансформаторы для пуска электродвигателей, насосов, компрессоров и т.д., а именно, для устройств со значительной пусковой нагрузкой, с возможной защитой плавкими предохранителями по расчетному току, с переключением схемы включения «звезда- треугольник».

Класс изоляции E, F

Серия R-MED

3 000 ...8 000 Вт

Разделительные трансформаторы R-MED

Открытая конструкция, неподвижная, для установки в приборы и монтажа в сухих помещениях, разделенные обмотки, прочные угловые ножки для крепления. Подключение к устойчивым к токам утечки трансформаторным клеммам с помощью винтовых соединительных разъемов. Трансформаторные клеммы безопасны при прикосновении руками и пальцами согласно правилам техники безопасности (VBG 4).

Выведены необходимые устройства для индикации или извещения о нагреве и контроля изоляции. IP 00, пригоден для установки в приборы со степенью защиты до IP 23, класс изоляции E, макс. температура окружающей среды ta 40°C. По запросу возможна поставка устройств со степенью защиты и способом изготовления согласно другим стандартам.

-- НОВИНКА --

Серия RRSP

Однофазные кольцевые трансформаторы серии RRSP

Открытая рама, стационарный, для установки и запуска в сухих помещениях, цепь с экономичным потреблением, подключение к клеммам с винтовым креплением. Общее 3-точечное крепление, размер 65-95 центральное крепление. IP 00, подходит для установки при степени защиты IP 23 до 2А, класс изоляции Е, класс В, максимальная окружающая температура 40°C. Конструирование с обмотками изоляции по требованию.

-- НОВИНКА --

Серия RDRSP

Трехфазные регулируемые трансформаторы серии RDRSP

Открытая рама, стационарный, для установки в сухих помещениях, с экономичным потреблением, подключение к клеммам с винтовым креплением. IP 00, подходит для установки при степени защиты IP 23 до 2А, класс изоляции Е, класс В, максимальная окружающая температура 40°C. По требованию возможен плоский дизайн.
