Регулируемые автотрансформаторы Полигон

Регулируемые автотрансформаторыНАЗНАЧЕНИЕ РЕГУЛИРУЕМЫХ АВТОТРАНСФОРМАТОРОВ

Предназначены для ручного или управляемого регулирования напряжения переменного тока частотой 50 Гц. В качестве основного силового элемента входят в состав конструкции электромеханических стабилизаторов. Удобны для создания различных испытательных стендов. В отличие от электронных регуляторов имеют высокий КПД и не искажают форму синусоидального напряжения.

Номинальное напряжение 230В, 50 Гц.
Диапазон регулирования 0…230/250 В.


Технические характеристики:

Модель Номинальный
рабочий ток, А
Габаритные размеры, мм Масса, кг
ESS 102 2 137х125х84 2,6
ESS 104 4 159х147х84 3,8
ESS 106 6,3 159х147х103 5,2
ESS 108 8 197х185х118 7,8
ESS 110 10 197х185х118 8,3
ESS 120 20 243х231х121 14

КОНСТРУКЦИЯ АВТОТРАНСФОРМАТОРОВ

Представляют собой тороидальный трансформатор с угольным токосъемником, вращающемся на оси и контактирующим с открытой обмоткой. Открытые проводники обмотки отполированы и покрыты составом на основе никеля для улучшения контакта и увеличения износостойкости. Основная часть трансформатора помещена в литой пластиковый корпус и залита специальным компаундом.

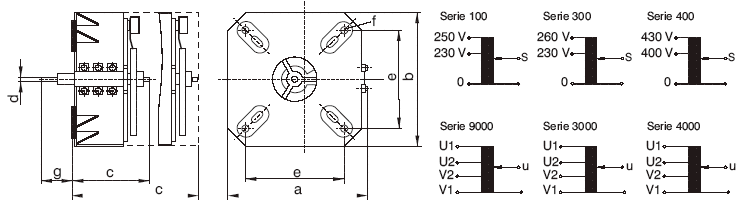

Конструкция регулируемых автотрансформаторов

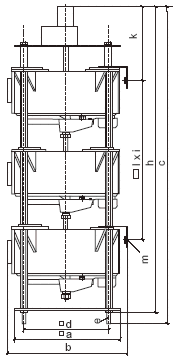

Трехфазные сборки регулируемых автотрансформаторовКонцы обмоток трансформатора и контакт токосъемника выведены на контактную площадку. Крепление автотрансформатора осуществляется с помощью отверстий на изолированном кожухе.

Стальной конец оси, с помощью которого посредством ручки или моторного привода осуществляется регулирование, электрически изолирован от токосъемника находящегося под напряжением. Таким образом, трансформатор может быть легко установлен на лицевую поверхность электротехнического шкафа.

Кроме автотрансформаторов указанных в таблице, можно заказать трехфазные сборки или параллельные сборки автотрансформаторов с увеличенным током регулирования.

Более подробная информация по габаритам, вариантам сборки и напряжениям на сайте www.thalheimer-trafowerke.com
