Щиты распределительные серии ТР-ЩР с разделительными трансформаторами и блоком АВР

Щиты вводно-распределительные серии ТР-ЩР с медицинскими разделительными трансформаторами и автоматическим вводом резерва (АВР) предназначены для эффективного электроснабжения потребителей второй группы по ГОСТ 50571.28 (электрооборудование операционных кабинетов, реанимационных палат и других медицинских помещений), а также для электроснабжения ответственного офисного и промышленного оборудования.

Встроенный блок АВР в случае аварии основного ввода обеспечивает автоматическое переключение ответственных потребителей на резервный ввод, а в случае аварии и его - на источник бесперебойного питания или дизель-генератор (согласно схеме электроснабжения).

Разделительные трансформаторы, установленные в ТР-ЩР изготавливаются согласно ГОСТ 50571.28 и инструкции РТМ-42-2-4-80. Трансформаторы преобразуют сеть электроснабжения в IT сеть. Это обеспечивает и электробезопасность персонала при повреждении электроизоляции подключенного оборудования.

ЩР-ТР представляет собой законченную конструкцию с блоком АВР (аварийного ввода резерва) на два, три или четыре ввода и один, либо более выводов (в соответствии с требованиями заказчика). К блоку АВР подключены разделительные трансформаторы с контролем изоляции и температуры и секцией защитных автоматов для подключения линий нагрузки. На лицевой панели щита установлена светодиодной индикацией работы ЩР-ТР.

Также в ТР-ЩР предусмотрен выход для подключения постов дистанционного контроля трансформатора ПДК, которые обеспечивают дистанционный контроль параметров IT сети, и выход для передачи данных в SCADA систему (система «умный дом», «умная больница», «управление предприятием»).

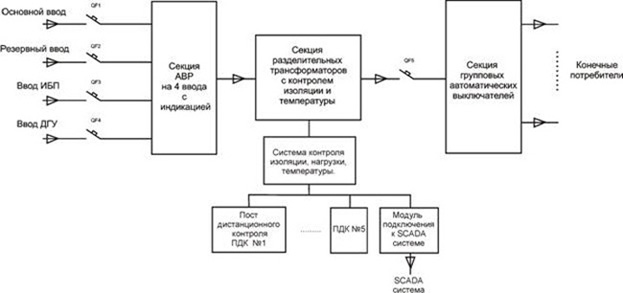

Пример структурной схемы ТР-ЩР трансформатором, АВР и секцией автоматических выключателей:

Пример силовой схемы ТР-ЩР трехфазным трансформатором, АВР на 2 ввода, без автоматических выключателей:
