Электрощитки к медицинскому оборудованию

Электрощиток ЭЩР-О-6 операционный

Согласно РТМ-42-2-4-80 « … В помещениях операционных должно быть установлено по два электрощитка на каждый операционный стол с комплектом розеток с заземляющими контактами. Щитки должны подключаться к вторичной обмотке разделительного трансформатора и устанавливаться на стенах на высоте 1,6 м от пола до низа электрощитка…».Электрощиток ЭЩР–О-6 (щиток операционный) , предназначен для подключения конечных потребителей электрической энергии ( например, медицинского оборудования ) напряжением 220В 50 Гц посредством евро-розеток расположенных на лицевой панели.

ЭЩР–О-6 представляет собой щит степенью защиты IP 54, с шестью евро-розетками и тремя однофазными автоматами. Исполнение щитка позволяет проводить ежедневную влажную обработку всех рабочих поверхностей, согласно требованиям РТМ-42-2-4-80 . Для обеспечения равномерности нагрузки по фазам каждые две розетки разведены на свою фазу. Электрощиток оборудован светодиодной индикацией наличия питания по каждой из фаз.

В качестве элементов защиты в ЭЩР-О-6 установлены автоматы номиналом 16А (по желанию заказчика могут быть установлены автоматы 10А или 20А). Подключение щитка осуществляется кабелем через пластиковый сальник расположенный в верхней части корпуса. В закрытом состоянии при отключенных приборах нагрузки изделие допускает санитарную обработку.

На боковой стенке щитка ЭЩР-О-6 (рис.1) имеется контакт заземления, а в модификации модели ЭЩР-О-6К (рис.2) на лицевой панели корпуса еще дополнительно установлены лабораторные клеммы. В модификации модели ЭЩР-О-6Т на лицевой панели дополнительно устанавливается трехфазный автомат и трехфазная розетка.

Технические характеристики:

                       Рис.1 ЭЩР-О-6                                                        Рис.2 ЭЩР-О-6К

С помощью перемычек на клеммной колодке, расположенной внутри электрощитка, допускается подключение к трем типам сетей:

1. Однофазная 220 В 50 Гц.
2. Трехфазная 220 380 В 50 Гц.
3. Трехфазная 220 В без общей точки (сеть с изолированной нейтралью, или IT-сеть).

Электрощиток ЭЩР-О-6Т операционный

Электрощиток ЭЩР–О-6Т (щиток операционный) , предназначен для подключения конечных потребителей электрической энергии (например, медицинского оборудования) напряжением 220В 50 Гц и 380В 50 Гц посредством евро-розеток расположенных на лицевой панели.

ЭЩР–О-6Т представляет собой щит степенью защиты IP 54 с шестью однофазными и одной трехфазной евро-розетками. Для выполнения коммутаций и обеспечения защиты электрической цепи в щитке установлены три однофазных и один трехфазный автоматический выключатель номиналом 16А (по желанию заказчика могут быть установлены автоматы 10А или 20А). Равномерность распределения нагрузки по фазам достигается парным подключением розеток по трем фазам. Электрощиток оборудован светодиодной индикацией наличия питания на каждой паре однофазных розеток и на трехфазной розетке.

Подключение щитка осуществляется кабелем через пластиковый сальник расположенный в верхней части корпуса. На боковой стенке щитка ЭЩР-О-6Т имеется контакт заземления. В закрытом состоянии при отключенных приборах нагрузки изделие допускает санитарную обработку.

Технические характеристики:

Электрощиток физиотерапевтический ЭЩР-Ф-3

Электрощиток физиотерапевтический ЭЩР-Ф-3 предназначен для подключения конечных потребителей электрической энергии (например электрооборудование) в физиотерапевтических кабинетах медицинских учреждений к сети напряжением 220В 50Гц. Подключение потребителей осуществляется посредством расположенных на лицевой панели щитка однофазных евро-розеток. Согласно требованиям ГОСТ ЭЩР-Ф-3 обеспечивает защиту человека от поражения электрическим током, а также защиту электрических сетей и электрооборудования от перегрузок и токов короткого замыкания (сверхтоков).

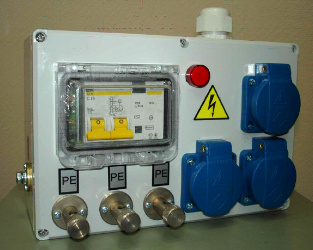

ЭЩР-Ф-3 выполнен из ударопрочного пластика , имеет степень защиты IP 54. На лицевой панели расположены три закрывающиеся евро-розетки, дифференциальный автомат, светодиодная индикация наличия питания и три зажима заземления для оперативного подключения электрооборудования к защитному заземлению. Устройство подключения линии заземления к щитку расположено боковой стенке щитка.

Электрощиток ЭЩР-Ф-3 физиотерапевтический поставляется как полностью комплектное изделие. В нешний кабель питания вводится через фитинг верхней части корпуса и подключается к клеммной колодке внутри электрощитка.

ЭЩР-Ф-3 допускает санитарную обработку жидкими растворами при отключенных приборах нагрузки. Способ установки щитка – настенный.

Габаритные размеры щитка: 160х240х90 мм.

Щит заземления ЭЩР-З-3

Щит заземления ЭЩР-З-3 представляют собой пластиковый щиток навесного исполнения с 3-мя клеммами заземления на лицевой панели. На боковой стенке щитка имеется контакт заземления к которому подводится линия заземления. Клеммы заземления на лицевой панели позволяют обеспечивать подключение дополнительных одиночных проводов заземления электрооборудования и металлоконструкций к линии заземления.

Максимальные сечения проводов подключения 10 мм2. Для соединения с одиночными проводами заземления электрооборудования клемма заземления выполнена в виде втулочного разъема со сквозным боковым отверстием. Внешнее подключение производится с помощью «банан-штекера» или гибким проводом с трубчатым наконечником в боковое отверстие. Фиксацию провода заземления в отверстии выполняют поворотом "ежика" по часовой стрелке. Специальная насечка "ежика" исключает его проскальзывание в пальцах.

Технические характеристики:
