Медицинские разделительные трансформаторы «ЭнергоЗащитные Системы»  Трансформаторы разделительные серии ТР и ТРТ (с индексом М) предназначены для преобразования сетей с глухозаземленной нейтралью в сеть с изолированной нейтралью (IT сеть) и для электропитания медицинских помещений.
Трансформаторы разделительные серии ТР и ТРТ (с индексом М) предназначены для эффективного обеспечения безопасности электрооборудования медицинского назначения. Трансформаторы ТР и ТРТ применяется с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции.
Трансформатор соответствует требованиям ГОСТ 30030-93 .

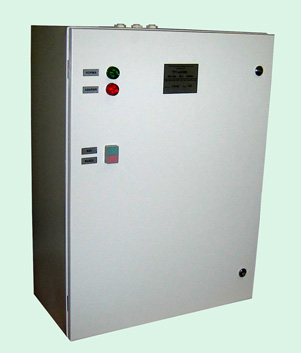

Изделие представляет собой законченную щитовую конструкцию с разделительными трансформаторами, автоматами защиты по входу и выходу, системой контроля изоляции, температуры и тока нагрузки. Имеет выход для подключения поста дистанционного контроля трансформатора ПДК.
Трансформаторы выполняются с экранирующей заземленной обмоткой между первичной и вторичной обмотками, а также имеют систему ограничения пускового тока.
Соответствуют ГОСТ 30030-93 и Руководящему техническому материалу РТМ-42-2-4-80
Технические характеристики:
Сопротивление изоляции, не менее -------------------------------------------------------- 300 МОм
КПД, не менее ----------------------------------------------------------------------------------- 98 %
Максимальное допустимое фазное входное напряжение ------------------------------ 255 В
Напряжение контроля изоляции между первичной и вторичной обмотками-------- 4 кВ
Установка контроля изоляции --------------------------------------------------------------- 50 кОм
Время срабатывания системы контроля изоляции --------------------------------------- 1- 3 с
Температурный диапазон -------------------------------------------------------------------- 10 +50ОС
Исполнение -------------------------------------------------------------------------------------- от IP20 до IP54
Трансформаторы разделительные медицинские.
|
Наименование модели РТ |
U вх, В
|
U вых, В
|
P ном, ВА
|
I ном, А
|
Габаритные размеры:
ШхВхГ, мм
|
Масса, кг
|
|
|
|
Однофазные серии ТР
|
|
ТР-63М
|
220
частотой
50/60 Гц
|
220 ±5 %
частотой 50/60 Гц
|
63
|
0,3
|
275 х 320 х 120
|
5
|
|
ТР-100М
|
100
|
0,4
|
275 х 320 х 120
|
7
|
|
ТР-400М
|
400
|
1,8
|
275 х 320 х 120
|
8,5
|
|
ТР – 600М
|
660
|
3,0
|
310 х 580 х 220
|
12
|
|
ТР – 1000М
|
1 200
|
6,0
|
310 х 580 х 220
|
15
|
|
ТР – 2000М
|
2 200
|
10,0
|
310 х 580 х 220
|
20
|
|
ТР – 3000М
|
3 500
|
16,0
|
400 х 600 х 250
|
32
|
|
ТР – 4000М
|
4 400
|
20,0
|
400 х 600 х 250
|
49
|
|
ТР – 5000М
|
5 500
|
25,0
|
400 х 600 х 250
|
52
|
|
ТР – 7000М
|
7 000
|
32,0
|
400 х 600 х 250
|
60
|
|
ТР – 10000М
|
10 000
|
50,0
|
600 х 800 х 300
|
100
|
|
Трехфазные серии ТРТ
|
|
ТРТ – 3000М
|
380/220
частотой 50/60 Гц
|
а) 380/220
б) 220/127
в) 3ф х 220
±5 %
частотой 50/60 Гц |
3 600
|
6,0
|
500 х 500 х 300
|
44
|
|
ТРТ – 6000М
|
6 600
|
10,0
|
600 х 800 х 300
|
60
|
|
ТРТ - 9000М
|
10 000
|
15,0
|
600 х 800 х 300
|
95
|
|
ТРТ – 10000М
|
10 500
|
16,0
|
600 х 800 х 300
|
100
|
|
ТРТ- 12000М
|
12 000
|
20,0
|
600 х 800 х 300
|
120
|
|
ТРТ – 15000М
|
16 500
|
25,0
|
600 х 800 х 300
|
150
|
|
ТРТ – 16000М
|
17 000
|
26,0
|
600 х 800 х 300
|
155
|
|
ТРТ – 20000М
|
21 000
|
32,0
|
600 х 1800 х 400
|
180
|
|
ТРТ – 25000М
|
25 000
|
38,0
|
600 х 1800 х 400
|
220
|
|
ТРТ – 35000М
|
35 000
|
50,0
|
600 х 1800 х 400
|
320
|
|
ТРТ – 40000М
|
40 000
|
60,0
|
600 х 1800 х 400
|
380
|
|
ТРТ – 50000М
|
50 000
|
75,0
|
600 х 1800 х 400
|
450
|
|
ТРТ – 63000М
|
63 000
|
95,0
|
600 х 1800 х 400
|
500
|
(Для постоянных клиентов предусмотрена система скидок)
Системы защиты и контроля:
- Автоматы защиты по входу и выходу. Обеспечивают защиту от сверхтоков.
- Система контроля по температуре выдает сигнал о перегрузке трансформатора на пост дистанционного контроля ( ПДК ) и на красный индикатор на лицевой панели изделия АВАРИЯ.
- Система ограничения пускового тока трансформатора обеспечивает компенсацию пусковых токов при включении.
- Система контроля изоляции осуществляет непрерывный мониторинг сети нагрузки с целью контроля состояния изоляции IT – сети. В случае снижения изоляции ниже установленного уровня ( 50 кОм ) выдает сигнал НАРУШЕНИЕ ИЗОЛЯЦИИ на ПДК и на красный индикатор на лицевой панели изделия АВАРИЯ.
- Система контроля рабочего тока обеспечивает измерение и выдает сигнал о превышении рабочего тока на ПДК и на красный индикатор на лицевой панели изделия АВАРИЯ.
|
