          Главная  Медицинские разделительные трансформаторы  Медицинские распределительные щиты ЩБРТ   Низковольтное комплектное устройство щит больничный распределительный ШБРТНизковольтное комплектное устройство щит больничный распределительный ШБРТ предназначен для приема и распределения электроэнергии напряжением 380/220В частотой 50Гц в медицинских, помещениях, использующих систему питания с изолированной нейтралью, для защиты линий от перегрузок, токов короткого замыкания, автоматического включения резерва и питания от источника бесперебойного питания в случае отсутствия напряжения, а так же для дистанционной сигнализации об аварийной работе щита.
  Щит больничный распределительный ШБРТ соответствует ГОСТ Р 51321.1-2000, ГОСТ Р 50571.28-2006 (МЭК 60364-1-710:2002), ТУ3434-002-55008603-02 и имеет сертификат соответствия.  Технические характеристики:

                | Параметр | Значение |
                | Номинальное рабочее напряжение, В  | ~380/220В, 50Гц |
                | Номинальный ток НКУ  | 63, 80, 100, 160А |
                | Номинальная мощность разделительного трансформатора  | 2, 4, 7, 10 кВА |
                | Нормируемая двухчасовая перегрузка  | 10-15% |
                | Порог срабатывания контроля изоляции  | 50+25% кОм |
                | Напряжение оперативного тока контроля изоляции  | 24 В DC |
                | Оперативный ток контроля изоляции  | менее 1 мА |
                | Количество одновременно подключаемых ПДК (не более)  | 3 |
                | Режим работы  | продолжительный |
                | Вид системы заземления  | TN, IT |
                | Класс защиты от поражения электрическим током  | 1 |
                | Степень защиты НКУ по ГОСТ 14254-96  | IP31, IP54 |
                | Степень защиты ПДК по ГОСТ14254-96  | IP55 |

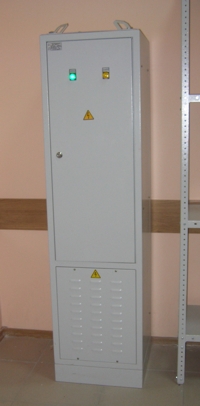

                | Климатическое исполнение по ГОСТ15150-69  | УХЛ4.1 |  Конструкция медецинского щита   Низковольтное комплектное устройство щит больничный распределительный ШБРТ комплектуется из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой шкаф напольного исполнения с дверью. Габаритные размеры панелей 1700х450х450мм (Высота х Ширина х Глубина).
  По назначению панели ШБРТ изготавливаются следующих видов:       - панели ввода с автоматическим включением резерва АВР; - панели с источником бесперебойного питания ИБП;
 - панели с распределительной группой TN-системы;
 - панели с разделительным трансформатором РТ;
 - панели с распределительной группой IT-системы.
  Панель с разделительным трансформатором РТ представляет собой шкаф напольного, исполнения, разделенный на два отсека. В нижнем отсеке панели устанавливается медицинский разделительный трансформатор, клеммы для подключения вводного кабеля и кабелей отходящих групп, а также вентилятор.   В верхнем отсеке панели РТ располагаются устройство плавного включения разделительного трансформатора, блок контроля изоляции, перегрузки и перегрева трансформатора на базе программируемого логического контроллера, коммутационно-защитная аппаратура и распределительная группа IT-системы. Коммутационно-защитные аппараты обеспечивают защиту от сверхтоков и допускают нормируемую двухчасовую перегрузку разделительного трансформатора без отключения нагрузки.   Система контроля изоляции, перегрузки и перегрева разделительного трансформатора осуществляет непрерывный мониторинг состояния изоляции IT-сети и работы трансформатора. О нарушении номинальных режимов работы трансформатора и снижении сопротивления изоляции ниже 50 кОм сигнализирует желтая лампа на двери щита и соответствующая желтая лампа на пульте дистанционного контроля ПДК, а также звуковая сигнализация, которая может отключаться нажатием кнопки “ОТКЛ.ЗВУК” пульта. Нажатием кнопки “ТЕСТ” ПДК осуществляется тестирование системы контроля изоляции. Габаритный размер ПДК 120х80х55мм (Высота х Ширина х Глубина).   Панели ввода с автоматическим включением резерва АВР изготавливаются по схемам питания от двух (ФИДЕР1-ФИДЕР2) или трех (ФИДЕР1-ФИДЕР2-ДГУ) вводов и обеспечивают время переключения между "ФИДЕР1-ФИДЕР2" 0,5 сек., между "ФИДЕР2-ДГУ" 30-90 сек. В панели ввода с АВР устанавливаются аппаратура защиты линий, блок АВР и распределительная группа TN-системы.   Панель с источником бесперебойного питания ИБП выполняется по схеме с двойным преобразованием и включает в себя автоматический и ручной байпас. Панель с ИБП обеспечивает мгновенное переключение (менее 0,15 сек) на питание от аккумуляторных батарей и сглаживает провалы питающего напряжения при переключениях АВР. Количество панелей аккумуляторных батарей определяется мощностью и временем работы от ИБП. Распределительные группы TN и IT-систем могут быть изготовлены в отдельной распределительной панели напольного исполнения либо в шкафу навесного или встраиваемого исполнения.  Структурные схемы НКУ ШБРТ

                |

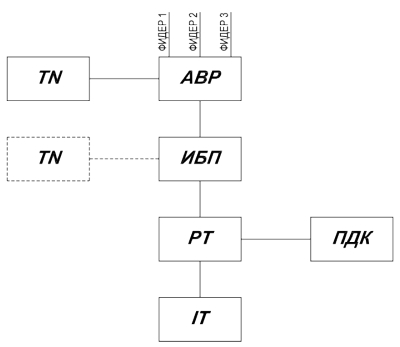

                  Структурная схема НКУ ШБРТ с питанием от 3 вводов, где:
 АВР – блок АВР с вводом на 3 фидера;

 TN – распределительная группа TN-системы;

 ИБП – источник бесперебойного питания с батарейной поддержкой;

 РТ – разделительный трансформатор;

 ПДК – пульт дистанционного контроля;

 IT – распределительная группа IT-системы.
 |  |

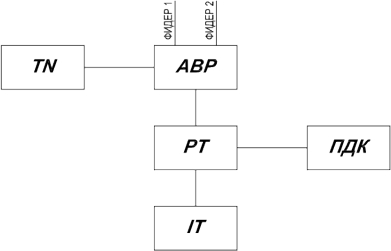

                | Структурная схема НКУ ШБРТ с питанием от 2 вводов, где:
 АВР – блок АВР с вводом на 3 фидера;

 TN – распределительная группа TN-системы;

 РТ – разделительный трансформатор;

 ПДК – пульт дистанционного контроля;

 IT – распределительная группа IT-системы.
 |  |   Структура условного обозначения панелей НКУ ШБРТ
    Панели ввода с автоматическим включением резерва АВР: АВРХ -Х-Х – схема АВР:
 АВР2 – АВР на два ввода (ФИДЕР1-ФИДЕР2);
 АВР3 – АВР на три ввода (ФИДЕР1-ФИДЕР2-ДГУ).
               АВРХ- Х -Х – номинальный ток панели ввода с АВР: 63 А, 80 А, 100 А, 160 А.
               АВРХ-Х- Х – наличие распределительной группы TN-системы в панели (номер схемы по типовому проекту): 0 – без распределительной группы;
 1 – с распределительной группой по индивидуальному проекту.
 Панели с источником бесперебойного питания ИБП:ИБПХ - Х – номинальная мощность источника бесперебойного питания:
 3 кВА, 5 кВА, 8 кВА, 12 кВА.
 ИБПХ- Х – время автономной работы от аккумуляторных батарей в часах.
 Панели с разделительным трансформатором РТ:
 РТ -Х-Х-Х – панель с разделительным трансформатором.
 РТ- Х -Х-Х – номинальная мощность разделительного трансформатора:
 2 – разделительный трансформатор на 2кВА;
 4 – разделительный трансформатор на 4кВА;
 7 – разделительный трансформатор на 7кВА;
 10 – разделительный трансформатор на 10кВА;
 РТ-Х- Х -Х – наличие распределительной группы IT-системы в панели (номер схемы по типовому проекту):
 0 – без распределительной группы
 1 – с распределительной группой по индивидуальному проекту
 РТ-Х-Х- Х – количество пультов дистанционного контроля ПДК (по умолчанию в комплект с разделительным трансформатором входит один ПДК).
 Панели РП с распределительной группой TN и IT-систем:
 РПХ -Х-Х-Х – система питания распределительной группы:
 3 – система питания TN;
 2 – система питания IT.
 РПХ- Х -Х-Х – номер схемы по типовому проекту:
 1 – распределительная группа по индивидуальному проекту.
 РПХ-Х- Х -Х – конструктивное исполнение панели:
 ПН – панель напольного исполнения;
 ШН – шкаф навесного исполнения;
 ШВ – шкаф встраиваемого исполнения.
 РПХ-Х-Х- Х – степень защиты панели (шкафа) по ГОСТ 14254-96 (для шкафов встраиваемого исполнения степень защиты со стороны фасада):
 31 – IP31;
 54 – IP54.
 Условия эксплуатации
 Температура окружающего воздуха от +5ºС до +35ºС.
 Высота установки над уровнем моря не более 1000м.
 Группа условий эксплуатации в части воздействия механических факторов внешней среды – М1 по ГОСТ17516.1-90
 Окружающая среда не взрывоопасная и не пожароопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
 Комплект поставки
 - Комплект панелей НКУ ШБРТ согласно заказу.
 - Паспорта и руководства по эксплуатации на панели.
 - Схемы электрические.
 - Ключи от замков дверей панелей.
 Формулирование заказа
 Для заказа НКУ ШБРТ необходимо предоставить:
 - Условное обозначение панелей.
 - Тип применяемых автоматических выключателей распределительных групп.
 - Схему электрическую силовых цепей НКУ ШБРТ.
 - Компоновку расположения панелей.
 - Марку и сечение подключаемых к НКУ кабелей.
 - Другие необходимые данные.
 Пример условного обозначения:
 Щит больничный распределительный состоит из двух разделительных трансформаторов номинальной мощностью 10кВА и 7кВА. Каждый трансформатор имеет два пульта дистанционного контроля ПДК в комплекте. Распределительная часть IT-системы для трансформатора на 10кВА выполнена в навесном шкафу степенью защиты IP54, на 7кВА – в панели с разделительным трансформатором.
               Для бесперебойной работы НКУ предусмотрена схема питания от основного ввода (ФИДЕР1), резервного вода (ФИДЕР2) и дизель-генераторной установки (ДГУ) с применением источника бесперебойного питания (ИБП). Время работы ИБП от аккумуляторных батарей не менее 30 мин.
  Распределительная группа TN-системы расположена в отдельной панели.  Панель №1.РП3-1-ПН-31 – распределительная панель TN-системы. Панель №2.АВР3-100-0 – АВР на 3 ввода номинальный ток АВР 100А
 Панель №3.РТ-10-0-2 – панель с разделительным трансформатором на 10кВА.
 Панель №4.РТ-7-1-2 – панель с разделительным трансформатором на 7кВА.
 Панель №5.ИБП-12-0,5 – панель с источником бесперебойного питания на 12кВА.
 Панель №6.РП2-1-ШН-54 – распределительный шкаф IT-системы.

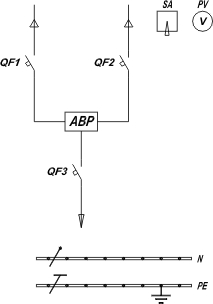

  Схемы электрические силовых цепей панелей НКУ ШБРТ1. Панели ввода с АВР.  Панель ввода с АВР с питанием от 2-х фидеров без распределительной группы.  QF1, QF2, QF3 – выключатели автоматические. PV – вольтметр.
 SA – переключатель вольтметровый.

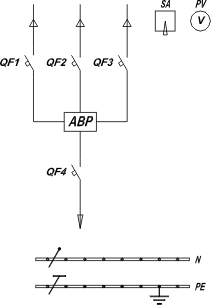

 Панель ввода с АВР с питанием от 3-х фидеров без распределительной группы.  QF1, QF2, QF3, QF4 – выключатели автоматические. PV – вольтметр.
 SA – переключатель вольтметровый.

 2. Панели с разделительным трансформатором РТ.  Панель с разделительным трансформатором РТ без распределительной группы.  QF1, QF2 – выключатели автоматические. TV – разделительный трансформатор.

 Панель с разделительным трансформатором РТ с распределительной группой.  QF1, QF2 – выключатели автоматические. TV – разделительный трансформатор.
 QF11-QF14 – выключатели автоматические IT системы в соответствии с проектом

 3. Панели с источником бесперебойного питания ИБП.  Q1, Q2, Q3 – выключатели. G – ИБП с двойным преобразованием.
 GB – аккумуляторные батареи.

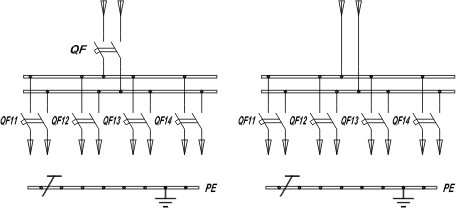

 4. Панели с распределительной группой IT-системы.
 QF – выключатель автоматический. QF11-QF14 – выключатели автоматические IT системы в соответствии с проектом

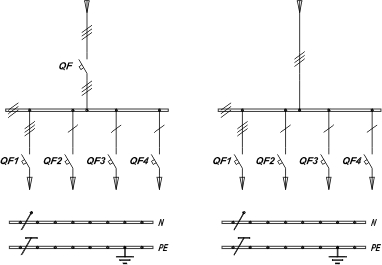

 5. Панели с распределительной группой TN-системы.
 QF – выключатель автоматический. QF1-QF4 – выключатели автоматические TN системы в соответствии с проектом

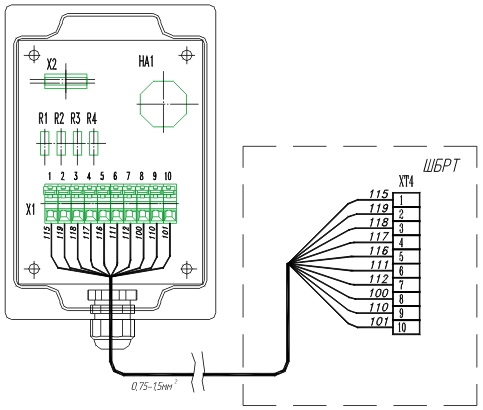

 Общий вид и схема подключения ПДК

 |
