Реле контроля тока РТ-05

Реле контроля тока РТ-05Реле контроля тока РТ–05 предназначено для контроля переменного тока в цепи нагрузки и служит для защиты сети от перегрузки с помощью внешнего исполнительного устройства, отключая второстепенную нагрузку. Повторный запуск второстепенной нагрузки осуществляется дополнительной кнопкой «Пуск».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ТОКА

Напряжение питания
В, Гц 220 ± 10%; 50
Диапазон регулировки тока
А 0,5…5
Временная задержка отключения реле при превышении заданного тока
сек 0,1…20
Коммутируемый ток контакта (АС1 250 В)
А 5
Потребляемая мощность, не более
Вт 3
Габаритные размеры блока (2 модуля)
мм 36х90х65
Масса, не более
кг 0,2
Диапазон рабочих температур (без конденсата)
-40 … +45

КОНСТРУКЦИЯ СИСТЕМЫ

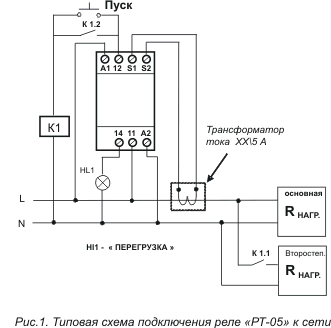

Типовая схема подключения реле контроля тока РТ-05 к сети

Блок реле контроля тока РТ–05 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручки подстроечников «ток, А» и «t откл , сек».
Цепи питания и измерения гальванически разделены.

В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления. Питание реле осуществляется непосредственно от контролируемой сети.

Диаграмма работы реле контроля тока РТ-05

Порог срабатывания на отключение второстепенной нагрузки настраивается пропорционально току трансформатора тока.
Например : номинал трансформатора тока 150А, уставка РТ–05 – 3 А. Отключение второстепенной нагрузки произойдет при 90 А.
