Главная Модульные устройства автоматики и защиты Реле контроля изоляции РКИ-50 (24 В)

Реле контроля изоляции РКИ-50 (24 В)

Характеристики

Номинальная мощность, кВА (ток фазы, А) 5 А
Активная мощность, кВт 3 Вт
Масса, кг 0.25 кг
Габаритные размеры, мм 71 х 90 х 60 мм
Паспорт 5206
Сертификат 5207
Номинальная мощность, кВА 5 А
Температура эксплуатации, ˚С -40 … +45 °С
Габариты, мм 71 х 90 х 60 мм
Гарантия, мес 24
Вес, кг 0.25 кг
Цена 5120
Сопротивление изоляции, не менее, МОм 50 кОм
Номинальное напряжение, В, Гц ~24 В±10% В

Назначение

Реле контроля изоляции РКИ-50 (24 В) предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Технические характеристики

Параметр Значение
Напряжение питания =24±10% В
Пороговое значение сопротивления изоляции 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более 2 с
Измерительное напряжение 12 В
Коммутируемый ток контакта (АС1 250 В) 5 А
Потребляемая мощность, не более 3 Вт
Габаритные размеры блока (4 модуля) 71 х 90 х 60 мм
Масса, не более 0.25 кг
Диапазон рабочих температур (без конденсата) -40 … +45 °С

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

Конструкция системы

Блок РКИ-50 (24 В) выполнен в корпусе для установки на DIN- рейку. На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации. Питание реле осуществляется от сети =24 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.

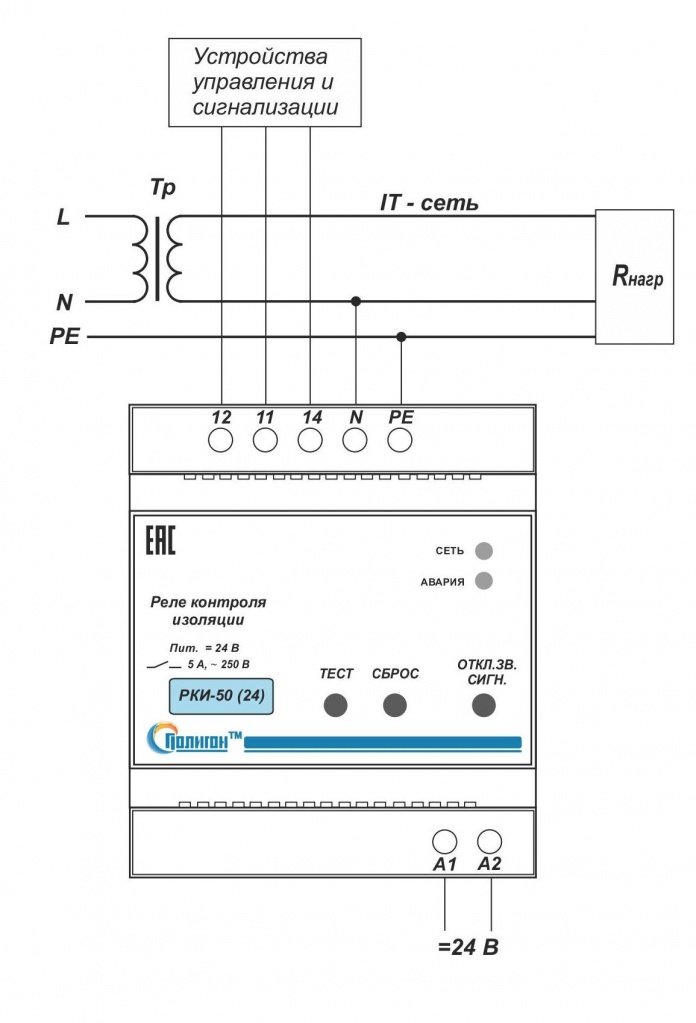

Рис.1. Типовая схема подключения блока РКИ-50 (24 В).
