Реле контроля напряжения РКН-63
Характеристики
| Номинальная мощность, кВА (ток фазы, А) |
63 А |
| Масса, кг |
0,2 кг |
| Габаритные размеры, мм |
71 Х 90 Х 60 мм |
| Паспорт |
4110 |
| Сертификат |
4111 |
| Номинальная мощность, кВА |
63 А |
| Габариты, мм |
71 Х 90 Х 60 мм |
| Вес, кг |
0,2 кг |
| Цена |
3360 |
| Номинальное напряжение, В, Гц |
220 В; 50 Гц |
Назначение
Блок реле контроля напряжения РКН-63 предназначен для защиты однофазной нагрузки от недопустимых колебаний напряжения питания.
РКН-63 обеспечивает отключение однофазных потребителей при отклонении напряжения за пределы допуска, установленного пользователем, и автоматическое включение при нормализации напряжения.
Конструкция системы
Блок РКН-63 выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся 3 ручки регулирования параметров блока и индикаторы «Сеть» и «Авария».
В нижней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
Регулируемые настройки устанавливаются пользователем в зависимости от параметров подключаемого оборудования.
Технические характеристики
| Параметр |
Значение |
| Номинальное входное напряжение |
220 В; 50 Гц |
| Номинальное выходное напряжение |
220; 50 |
| Пределы регулирования напряжения отключения по верхнему порогу отпускания реле «Uв.п.» |
220…270 В |
| Пределы регулирования напряжения включения по нижнему порогу отпускания реле «Uн.п.» |
150…220 В |
| Коммутируемый ток контакта max |
63 А |
| Гистерезис верхнего порога (нерегулируемый) «Uв.п.»=Uв.п.откл-Uв.п.вкл |
1…2 В |
| Гистерезис нижнего порога (регулируемый) «Uн.п»=Uн.п.вкл-Uн.п.откл |
10 В |
| Временная задержка включения реле (нерегулируемая) «tвкл» |
0,1 с |
| Временная задержка отключения реле (быстродействие) «tоткл» |
0,2…10 с |
| Габаритные размеры блока |
71 Х 90 Х 60 мм |
| Масса, не более |
0,2 кг |

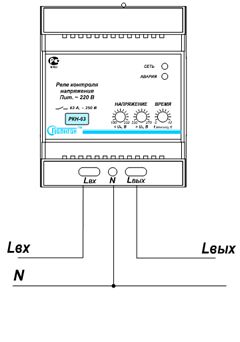

Рис. 1. Типовая схема подключения блока РКН-63 |
