Реле ограничения мощности ОМ-16

Характеристики

Масса, кг 0,2 кг
Габаритные размеры, мм 34 х 90 х 65 мм
Паспорт 3023
Сертификат 4117
Температура эксплуатации, ˚С -10 … +40 °С
Габариты, мм 34 х 90 х 65 мм
Вес, кг 0,2 кг
Сечение проводов для подключения 1,5 мм²
Цена 2570
Номинальное напряжение, В, Гц 220 В; 50 Гц

Назначение

Ограничитель мощности ОМ-16 предназначен для контроля напряжения и потребляемой мощности в однофазной сети и отключения нагрузки в случае выхода напряжения за установленные пороговые значения или превышения потребления электроэнергии свыше установленного значения.

Конструкция системы

Ограничитель мощности ОМ-16 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся ручки подстроечных резисторов, ручка переключателя ограничителя мощности и индикаторы «СЕТЬ» и «АВАРИЯ».

В нижней части блока находятся клеммные колодки для подключения блока к сети и нагрузке. (Рис. 1)

Технические характеристики

Номинальное напряжение 220 В; 50 Гц
Пределы регулирования напряжения отключения по верхнему порогу «Uв.п.» min 230 В
max 270 В
Пределы регулирования напряжения включения по нижнему порогу «Uн.п.» min 150 В
max 200 В
Время задержки отключения нагрузки по верхнему порогу напряжения 0,1 с
Время задержки отключения нагрузки по нижнему порогу напряжения 2 с
Гистерезис нижнего порога «DUн.п»=Uн.п.вкл-Uн.п.откл 5 %
Значения уставок ограничения тока «Iф(А)» 2;3;4;5;6;8;10;12;14;16 А
Временная задержка отключения реле по току (нерегулируемая) 2 мин
Время задержки повторного включения нагрузки после отключения по току, «tп» min 4 с
max 180 с
Максимальный коммутируемый ток (АС1 250 В) 16 А
Диапазон рабочих температур (без образования конденсата) max min -10 °С
max 40 °С
Габаритные размеры блока 34 х 90 х 65 мм
Масса, не более 0,2 кг
Сечение проводов для подключения блока 1,5 мм²

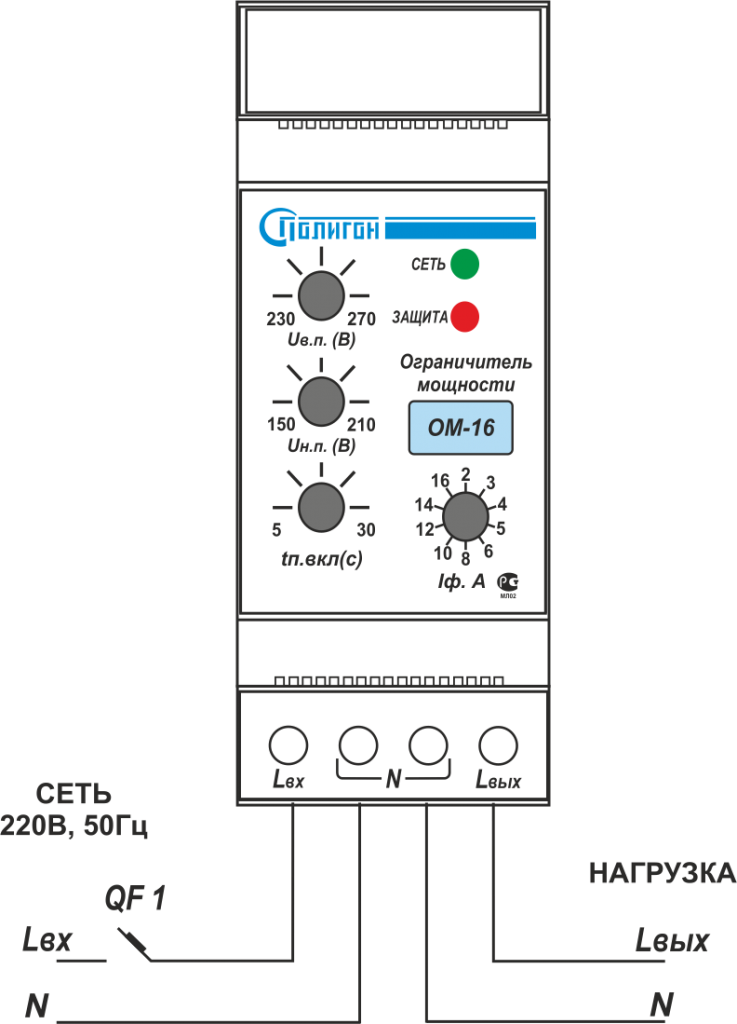

Рис.1. Порядок подключения реле
