Реле контроля фаз РКФ-3/1-М
Блок реле контроля фаз РКФ-3/1-М предназначен для контроля работы трехфазной сети с помощью микропроцессора и организации системы защиты трехфазных нагрузок от аварийных ситуаций в сети с помощью внешнего исполнительного устройства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ФАЗ
Номинальное рабочее напряжение |
В, Гц |
380/220±20%; 50 |
Временная задержка отключения реле при пропадании фазы |
сек |
0,2 |
Временная задержка отключения реле при нарушении чередования фаз |
сек |
0,2 |
Коммутируемый ток контакта (АС1 250 В) |
А |
5 |
Потребляемая мощность, не более |
Вт |
5 |
Габаритные размеры блока (2 модуля) |
мм |
36x90x65 |
Масса, не более |
кг |
0,1 |
Диапазон рабочих температур (без конденсата) |
°С |
-40…+45 |
Класс защиты – 0, ЭМС по ГОСТ Р50033.92. Климатическое исполнение УХЛ 4.2
КОНСТРУКЦИЯ И СХЕМЫ РЕЛЕ КОНТРОЛЯ ФАЗ
Блок РКФ-3/1-М выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся индикаторы «СЕТЬ» и «АВАРИЯ».
В нижней и верхней части блока реле контроля фаз находятся клеммные колодки для подключения блока к сети и к схеме управления. Питание реле осуществляется непосредственно от контролируемой сети.
Реле контроля фаз РКФ-3/1-М1 Блок реле контроля фаз РКФ–3/1–М1 предназначен для контроля напряжения трехфазной сети и защиты оборудования, в состав которого входят трехфазные двигатели, трехфазные источники питания постоянного тока и другие нагрузки, чувствительные к изменениям трехфазного напряжения.
Обеспечивает отключение трехфазных нагрузок в случае «обрыва» фазы, нарушениях чередования фаз, сильных колебаниях питающего напряжения по фазам, при аварии сети.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ФАЗ
Характеристика |
Примечание |
Ед.изм. |
Значение |
Номинальное рабочее напряжение |
- |
В, Гц |
380/220; 50 |
Коммутируемый ток контакта (АС1 250 В) 2 выхода |
max |
А |
7 |
Габаритные размеры блока |
- |
мм |
70x90x65 |
Масса, не более |
- |
кг |
0,4 |
Регулируемые настройки |
Верхний порог отключения реле «>U» |
min/max |
В |
230/270 |
Нижний порог отключения реле « |
min/max |
В |
150/200 |
Перекос фаз U max -U min |
min/max |
В |
10/100 |
Гистерезис нижнего порога «Δ |
min/max |
В |
5/20 |
Временная задержка отключения реле по верхнему порогу «Δt в (c)» |
min/max |
сек |
0/3 |
Временная задержка отключения реле по нижнему порогу «Δt н (c)» |
min/max |
сек |
0/10 |
Гистерезис верхнего порога |
- |
В |
3 |
КОНСТРУКЦИЯ И СХЕМЫ РЕЛЕ КОНТРОЛЯ ФАЗ
Блок реле контроля фаз РКФ–3/1–М1 выполнен в корпусе (4 мод.) для установки на DIN-рейку.
На передней панели блока находятся ручки регуляторов установки режима работы реле и индикаторы состояния сети.
На лицевой панели модуля находятся светодиоды индикации.
Индикация нормальной работы «Сеть» и «Реле», индикация неправильного чередования фаз или «обрыва» фаз «L2», «L3», уровень фазных напряжений по сравнению с пороговыми значениями «>U», «
Регулируемые настройки реле контроля фаз
Пороговые значений напряжения:
- «>U» верхний порог отключения;
- «
- «Δ
- U max –U min перекос фаз
Временные параметры задержек переключения - «Δt в », «Δt н »., настраиваются пользователем в зависимости от характера нагрузки. Необходимы для локализации влияния переходных процессов при переключении нагрузки.
Примечание 1: при установке модуля на «слабую» сеть (при включении нагрузки наблюдается сильное падение напряжения) и неверных настройках возможно зацикливание при переключении.
Например: «U вп » = 250 В, «U нп » = 200 В, «ΔU нп » = 5 В, «t возвр » = 5 мин, «t откл » = 2 сек, «t вкл » = 1 сек.
Напряжение на первой фазе, с которой питается нагрузка, падает ниже 200 В, МВФ (согласно установленному нижнему порогу 200 В) отключает нагрузку. При этом, так как нагрузка снята, напряжение поднимается, предположим, на 10 В и составит 210 В. Поскольку гистерезис нижнего порога отключения настроен на 5 В, произойдет обратное включение нагрузки и при подключении нагрузки напряжение снова упадет за пределы 200 В и т.д. Для избежания данного цикла необходимо гистерезис нижнего порога настроить на 15 В.
Таким образом, для обеспечения корректной работы системы защиты следует внимательно отнестись к настройке и для определения гистерезиса нижнего порога отключения произвести замер падения напряжения при включении нагрузки. Величина гистерезиса должна быть на 3–5 В больше напряжения просадки сети.
В отличие от большинства импортных и отечественных реле контроля фаз, у которых гистерезис нижнего порога отключения является постоянным и составляет 5–7 В, данное устройство имеет регулируемую настройку от 5 до 20 В, что позволяет избежать зацикливания в «слабых» сетях и соответственно избежать аварии.
Реле контроля фаз РКФ–3/1–М1 имеет достаточно мощный выход управления, что позволяет без установки промежуточных реле работать с контакторами на нагрузках до 200 кВА.
Реле контроля фаз РКФ-3/1-Ц
Блок РКФ–3/1–Ц предназначен для контроля напряжения и тока трехфазной сети и защиты оборудования, чувствительного к аварии сети (двигатели, трехфазные выпрямители).
ОБЕСПЕЧИВАЕТ
отключение трехфазной нагрузки от сети при нарушении порядка чередования фаз, перекоса фаз, ненормированного напряжения по любой из фаз и перегрузке по току (контроль по двум фазам с применением трансформаторов тока ХХХ/5 А).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ФАЗ
Количество внутренних реле/ток контакта, А |
2/16 |
Диапазон регулирования параметров |
U нп : 150-200 В;
U вп : 230-270 В;
ΔU нп : 5-20 В;
U в -U н : 10-100В;
Δt нп : 0-10 сек;
Δt вп : 0-3 сек;
I1/I2: 5/5-400/5 A;
I1 ном : 20-100%;
I то : 1,5-3(10)хI1 ном |
Масса, кг |
0,25 |
Габаритные размеры, мм |
71х90х60 |
Класс защиты – 0, ЭМС по ГОСТ Р50033.92. Климатическое исполнение УХЛ 4.2.
КОНСТРУКЦИЯ СИСТЕМЫ
Блок РКФ–3/1–Ц выполнен в корпусе для установки на DIN-рейку.
Имеет цифровой дисплей для индикации состояния устройства. Установка параметров работы производится по цифровому дисплею.
В нижней и верхней части блока реле контроля фаз находятся клеммные колодки для подключения блока к сети и к схеме управления. Питание реле осуществляется непосредственно от контролируемой сети.

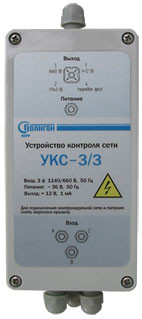

Устройства контроля сети - УКС 3/3
Модуль УКС-3/3 предназначен:
- для контроля напряжения в трехфазной силовой сети переменного тока 660/1140 В, 50 Гц;
- обеспечения гальванической развязки между цепями силовой сети, питания и сигнальными цепями с электрической прочностью изоляции не ниже 3000 В;
- передачи сигналов о состоянии силовой трехфазной сети по трем информационным каналам.
ТЕЧНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА КОНТРОЛЯ СЕТИ
Номинальное напряжение силовой сети |
В; Гц |
660/1140; 50 |
Верхний порог аварийного значения напряжения силовой сети |
В |
726/1254 |
Нижний порог аварийного значения напряжения силовой сети |
В |
561/969 |
Электрическая прочность изоляции, не ниже |
кВ |
2,0 |
Напряжение питания |
В; Гц |
36; 50 |
Потребляемая мощность (при Uпит ~ 36 В), не более |
Вт |
2,0 |
Электрическая прочность изоляции DC-DC преобразователя, не ниже |
кВ |
5,2 |
Искробезопасное напряжение питания транзисторов оптронов |
В |
12 |
Ток К.З. транзисторов оптронов, не более |
мА |
2,5 |
Электрическая прочность изоляции оптронов, не ниже |
кВ |
6 |
Габаритные размеры блока (на основании) (ШхВхГ) |
мм |
80х220х90 |
Масса, не более |
кг |
1,2 |
КОНСТРУКЦИЯ
Модуль УКС-3/3 выполнен в пластиковом корпусе, установленном на металлическое основание.
В верхней части блока находятся фитинг ввода кабелей для подключения к сети питания и разъем для подключения цепей сигнализации.
В нижней части блока находятся фитинги ввода кабелей для подключения к силовой сети.
Под верхней крышкой находятся винтовые клеммники для подключения силовой сети и подпружиненные клеммы для подключения кабеля питания.
Климатическое исполнение В1 по ГОСТ 15150-69. Степень защиты корпуса IP 66 по стандарту EN 60529/IEC 529.
|
